HEIDENHAIN MANUALplus 4110 163
4.6 Ciclos de r
o
scado y entalladur
a

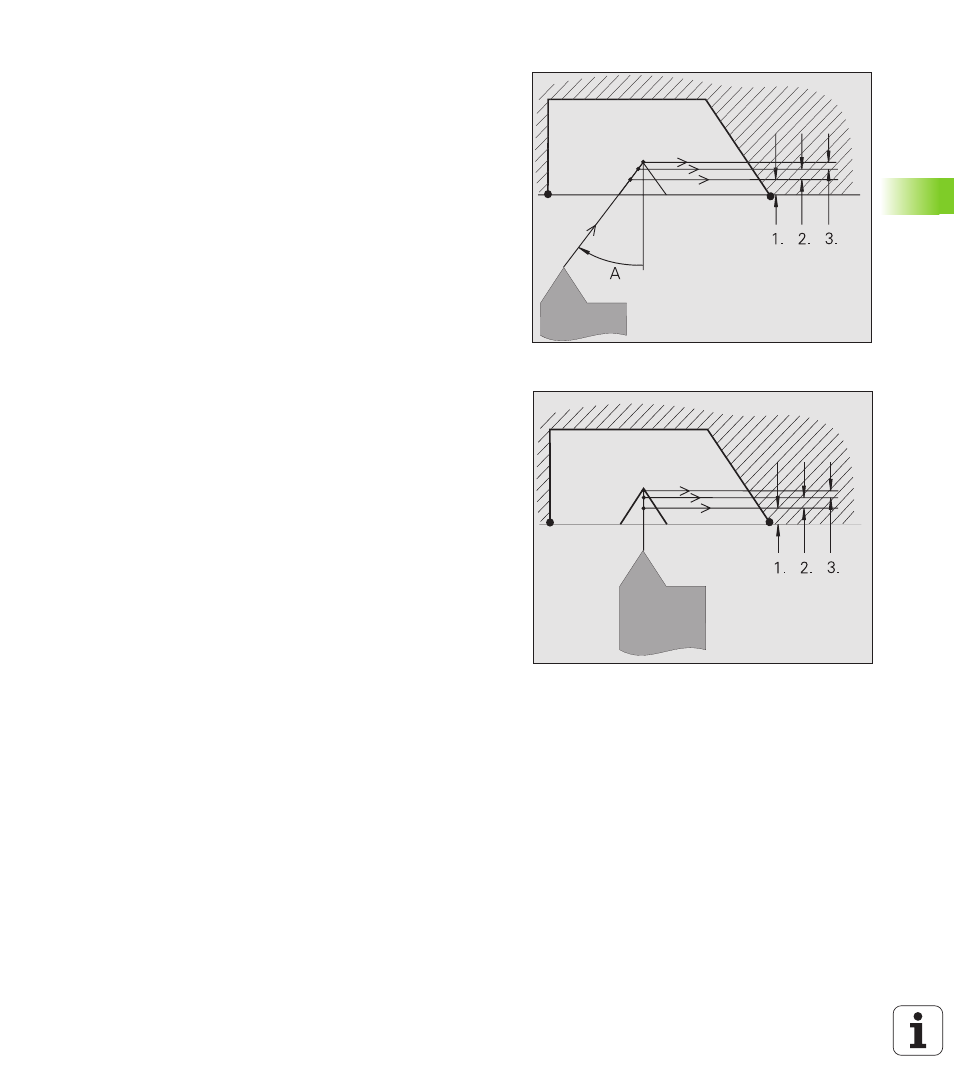

Angulo de aproximación (ángulo de flancos)
En algunos ciclos de roscado se puede indicar el ángulo de
aproximación. Las imágenes de la derecha muestran el
funcionamiento con un ángulo de aproximación de –30° (imagen arriba
a la derecha) o bien con un ángulo de aproximación de 0° (imagen en
el centro a la derecha).
Profundidad de roscado, subdivisión del corte
La profundidad de roscado se programa en todos los ciclos de
roscado. El MANUALplus reduce la profundidad en cada corte (imagen
del centro a la derecha).
Superposicionamientos con los volantes en los ciclos de roscado
A partir de la versión de software 526 488-09 puede modificar el corte
de roscado -actual mediante la superposición con los volantes en X y
Z y optimizar de esta forma el roscado. El superposicionamiento con
volante debe ser asistido por el fabricante de la máquina y se activa
mediante un conmutador en el panel de mandos de la máquina.
Las superposiciones con volantes tienen las siguientes limitaciones:
„ Dirección en X (profundidad de rosca): depende de la profundidad
actual del corte, no sobrepasándose el punto de arranque y el punto
final del roscado en X.
„ Dirección en Z: máximo un paso de roscado, no sobrepasándose el
punto de arranque y el punto final de la rosca en Z.
Entrada de rosca/salida de rosca
El carro precisa de un recorrido antes de la rosca, para acelerar hasta
la velocidad de avance programada y de una salida al final de la rosca
para detener el carro.
Si la entrada/salida de rosca es demasiado corta, puede afectar a la
calidad. En este caso el MANUALplus emite un aviso.
Cálculo de la longitud de la entrada:
BA > 0,75 * (F*S)² / a + 0,15
Cálculo de la longitud de la salida:
BA > 0,75 * (F*S)² / e + 0,15
BA: Longitud de entrada mínima
BE: Longitud de salida mínima
F: Paso de rosca en mm/vuelta
S: Velocidad en vueltas/segundos
a: Aceleración en mm/s² (véase “Parámetros de configuración"
en pág. 435 - 1105 "Aceleración inicio frase")
e: Aceleración en mm/s² (véase “Parámetros de configuración"
en pág. 435 - 1105 "Aceleración final frase")
