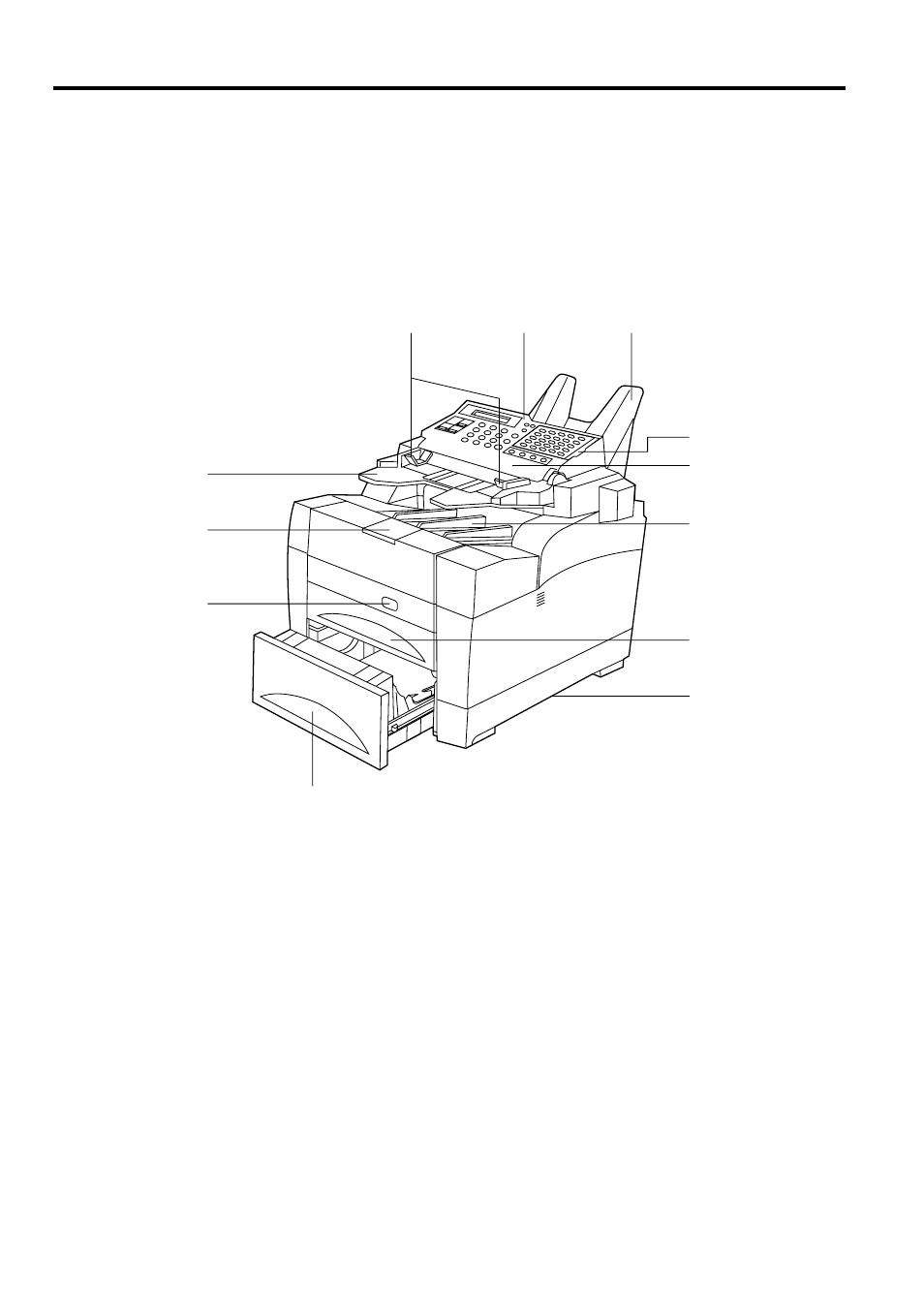

Nombre de las partes
(1) Cuerpo principal
2-2
Funcionamiento del facsímil (Básico)
1 Panel de controles…Utilice para hacer funcionar el facsímil.
2 Mesa de documentos…Coloque aquí los documentos a transmitir u originales a copiar.
3 Guías para los documentos…Ajuste al ancho de los documentos y originales.
4 Tapa del AAD (Alimentador automático de documentos)…Abra esta tapa cuando se produce un atasco de un documento o original.
5 Botón para abrir el cuerpo principal…Presione para abrir el facsímil.
6 Bandeja de salida de documentos…Una vez salidos, los documentos y originales se acumulan en esta bandeja.
7 Mesa de salida de papel…Una vez salidos, los facsímiles recibidos y las copias se acumulan en esta mesa.
8 Extensión de la mesa de salida de papel…Despliegue cuando reciben facsímiles o hacen copias.
9 Casete de papel…Se puede colocar aquí un máximo de 500 hojas de papel común (75 g/m 2 - 80 g/m 2 ).
0 Placa de cubierta…Levante o baje esta placa para acceder al número de la tecla de un toque deseada.
! Unidad duplex…Abra si se produjo un atasco de papel en el casete de papel durante la impresión de una recepción de facsímil duplex
(impresión en ambos lados del papel) o cuando se hacen copias duplex (ambos lados).
1 3
2
0
4
7
!
%
8
5
9
6
(Vista de adelante)
