Nominal con tolerancias --
Un valor nominal se muestra con tolerancias totalmente en el lado
negativo del valor nominal.
Para especificar un rango de tolerancias por debajo del valor nominal
(tolerancia -):
U Pulsar la softkey +/-
U Introducir el valor inferior del rango de tolerancia negativo en los
campos - Máx, - Límite y - Aviso
U Introducir el valor nominal
U Introducir el valor superior del rango de tolerancia negativo en el
campo + Aviso
U Pulsar la softkey ++/-- para cambiar el campo a - Aviso
U Repetir este proceso para los campos + Límite y + Máx. Con ello se
establece la parte superior del rango negativo de tolerancias
aceptables.

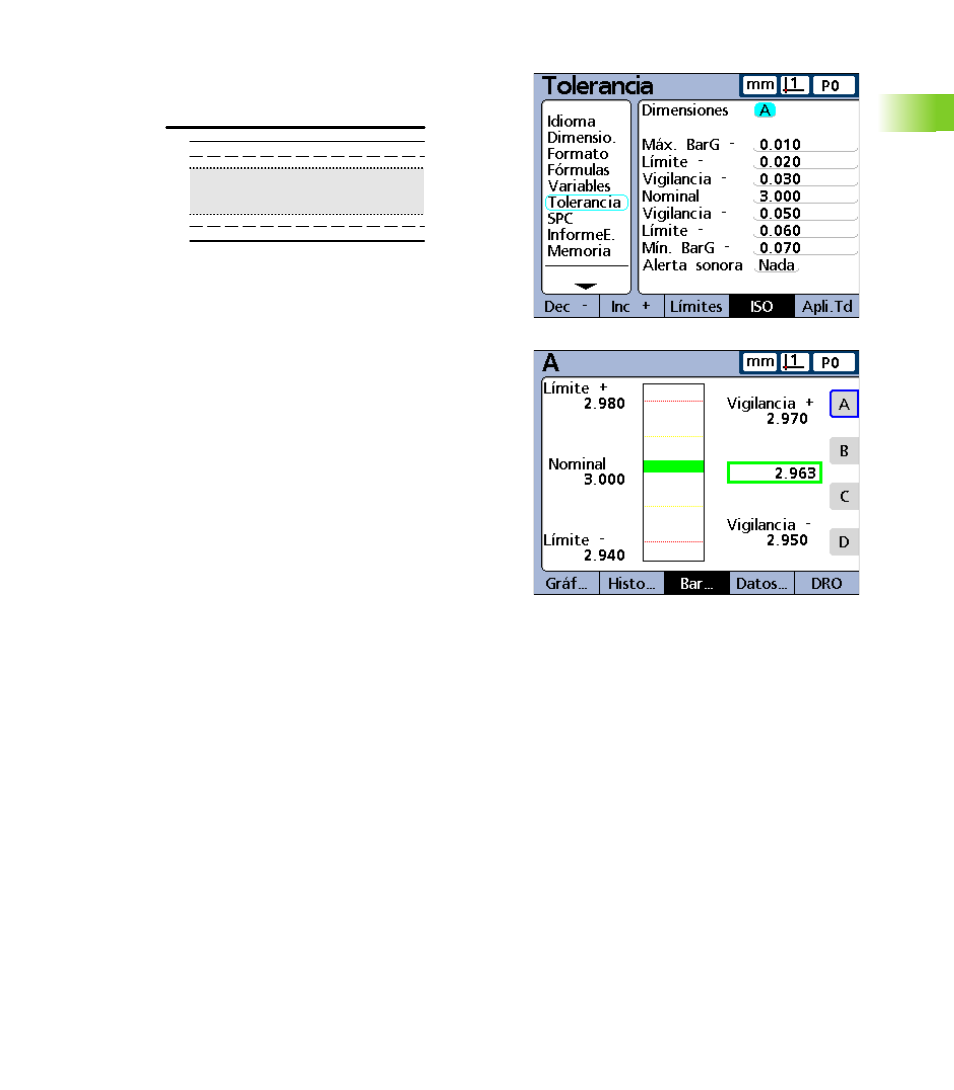

Nominal y tolerancias -- para dimensión A.
Gráfico de barra mostrando tolerancias --
3 mm nominal
-0,01 Nom + Máx
-0,02 Nom + Límite
-0,03 Nom + Aviso
-0,05 Nom - Aviso
-0,06 Nom - Límite
-0,07 Nom - Mín
