86 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re
Nominal con tolerancias ++
Un valor nominal se muestra con tolerancias totalmente en el lado
positivo del valor nominal.
Para especificar un margen de tolerancias por encima del valor
nominal (tolerancia +):
U Pulsar la softkey +/-
U Introducir el valor superior del margen de tolerancia positivo en los
campos + Máx, + Límite y + Aviso
U Introducir el valor nominal
U Introducir el valor inferior del margen de tolerancia positivo en los
campos - Aviso
U Pulsar la softkey ++/- para cambiar los campos a + Aviso
U Repetir este proceso para los campos - Límite y - Mín. Con ello se
establece la parte inferior del margen positivo de tolerancias.

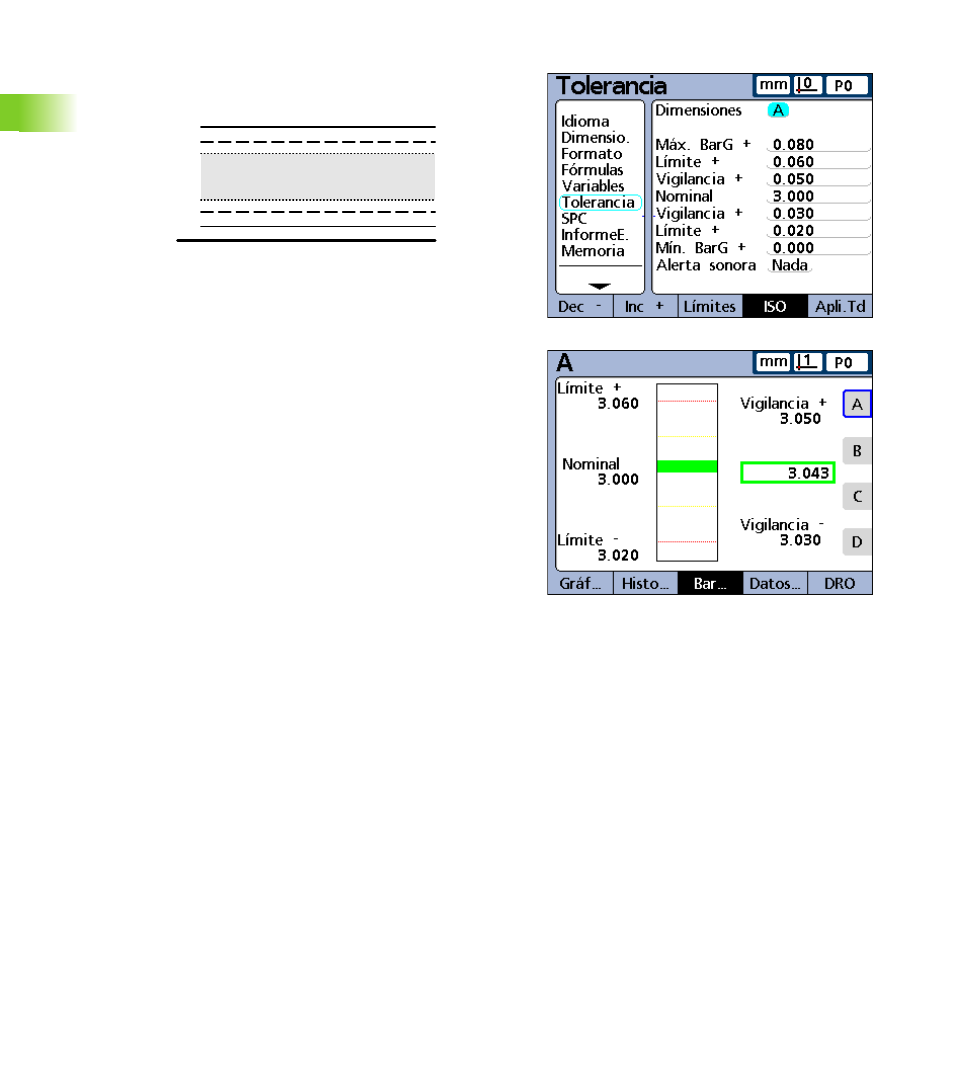

Nominal y tolerancias ++/- para dimensión A.
Gráfico de barra mostrando tolerancias ++
3 mm nominal
0,03 Nom - Aviso
0,02 Nom - Límite
0,00 Nom - Mín
0,08 Nom + Máx
0,06 Nom + Límite
0,05 Nom + Aviso
