108 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re
Centrar (poner a cero) los transductores LVDT y HBT
Las salidas de transductores son más lineales en el tramo central del
rango total de movimiento. Cada transductor LVDT y HTB se debe
situar en el centro de su rango de movimiento (poner a cero) dentro
del calibre y a una superficie de referencia nominal para obtener

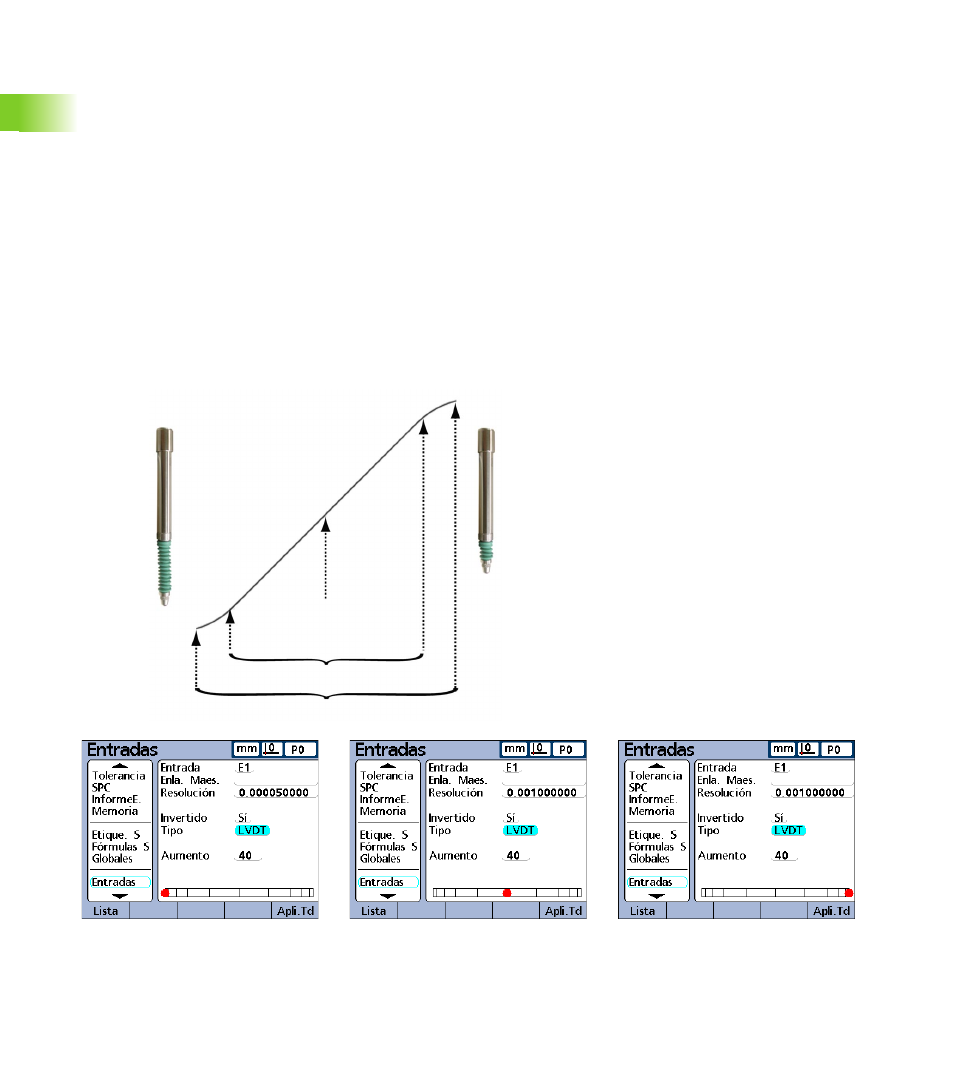

mediciones con un máximo de exactitud. El gráfico de barra en la base
de las pantallas de ajuste de Canal del transductor muestra la posición
relativa de la puntas del transductor de un extremo de movimiento al
otro y se utiliza para poner a cero el transductor como se muestra
abajo.
Antes de realizar mediciones hay que calibrar el transductor como
descrito en la página 107., y entonces:
„ hay que fijarlo en el calibre,
„ posicionarlo en la superficie de referencia nominal,
„ ajustarlo a cero en el calibre en contacto con la superficie de
referencia nominal,
„ y bloquearlo en su posición.
Transductor totalmente extendido Transductor puesto a cero Transductor totalmente comprimido
Transductor
totalmente
extendido
Transductor a cero
en contacto con la
superficie nominal
Transductor
totalmente
comprimido
Margen lineal
Margen total
