82 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re

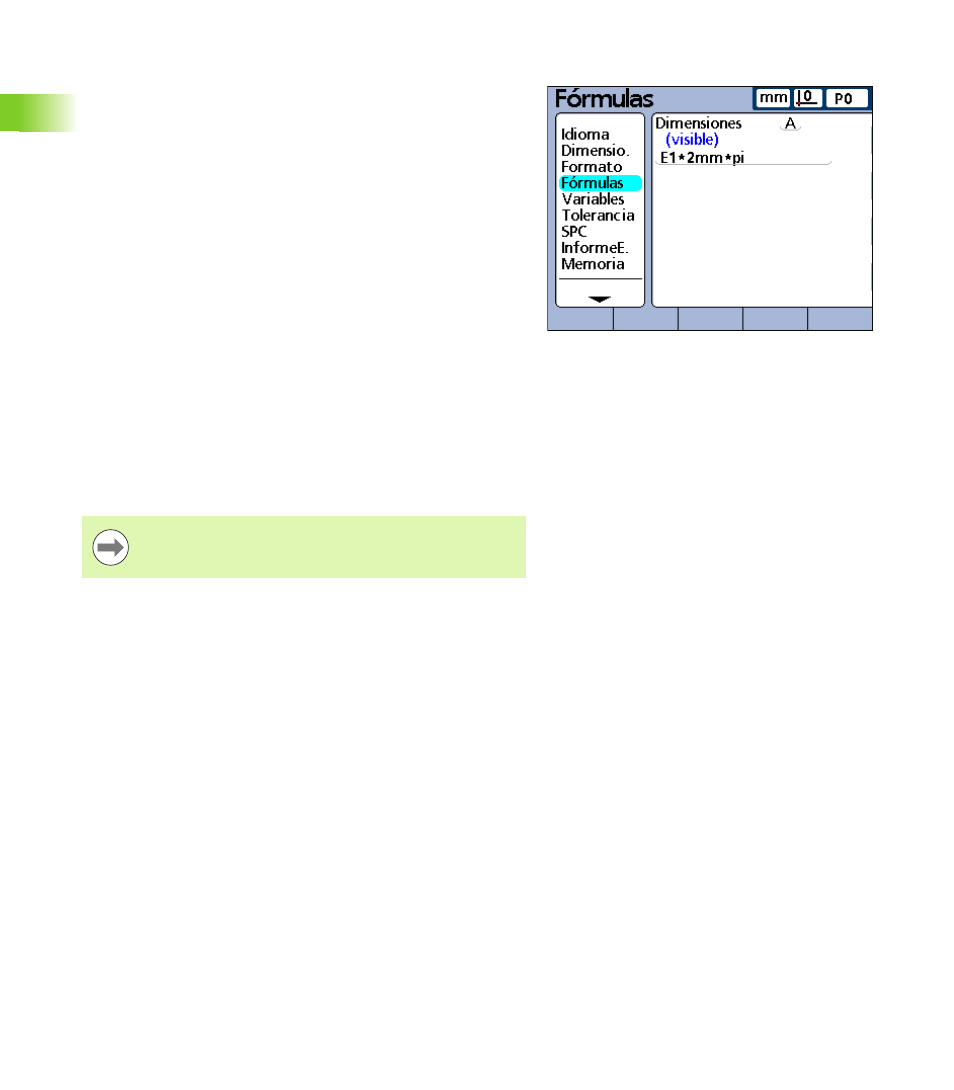

Pantalla de ajuste de fórmulas
El ND 2100G utiliza fórmulas para definir y visualizar dimensiones
basadas en entradas de canal.
Estas fórmulas las define el usuario para visualizar:
„ Una dimensión basada en un canal
p. ej. A=C1
„ Una dimensión basada en canales múltiples
p. ej. A=C1+C2
„ Dimensiones múltiples basadas en un canal
p. ej. A=C1
B=2*pi*C1
„ Dimensiones múltiples basadas en canales múltiples
p. ej. A=C1
B=C2
C=C1*C2
Las fórmulas se pueden definir para que un canal se visualiza como
una cota o que se calcula una cota de un o varios canales utilizando
funciones matemáticas, lógicas potentes u otras.
Las fórmulas de dimensión solo son válidas para la pieza en la que
fueron creadas. Por ejemplo: una fórmula de cota creada en la pieza 0
no se puede utilizar en la pieza 2. Pero las cotas de sistema se
describen más adelante en este capítulo y se pueden utilizar para
todas las piezas.
Pantalla de ajuste de fórmulas
ver "Fórmulas" en la página 166.
