32 1 Operación
1
.4 P
a
ntallas y menús de la LCD

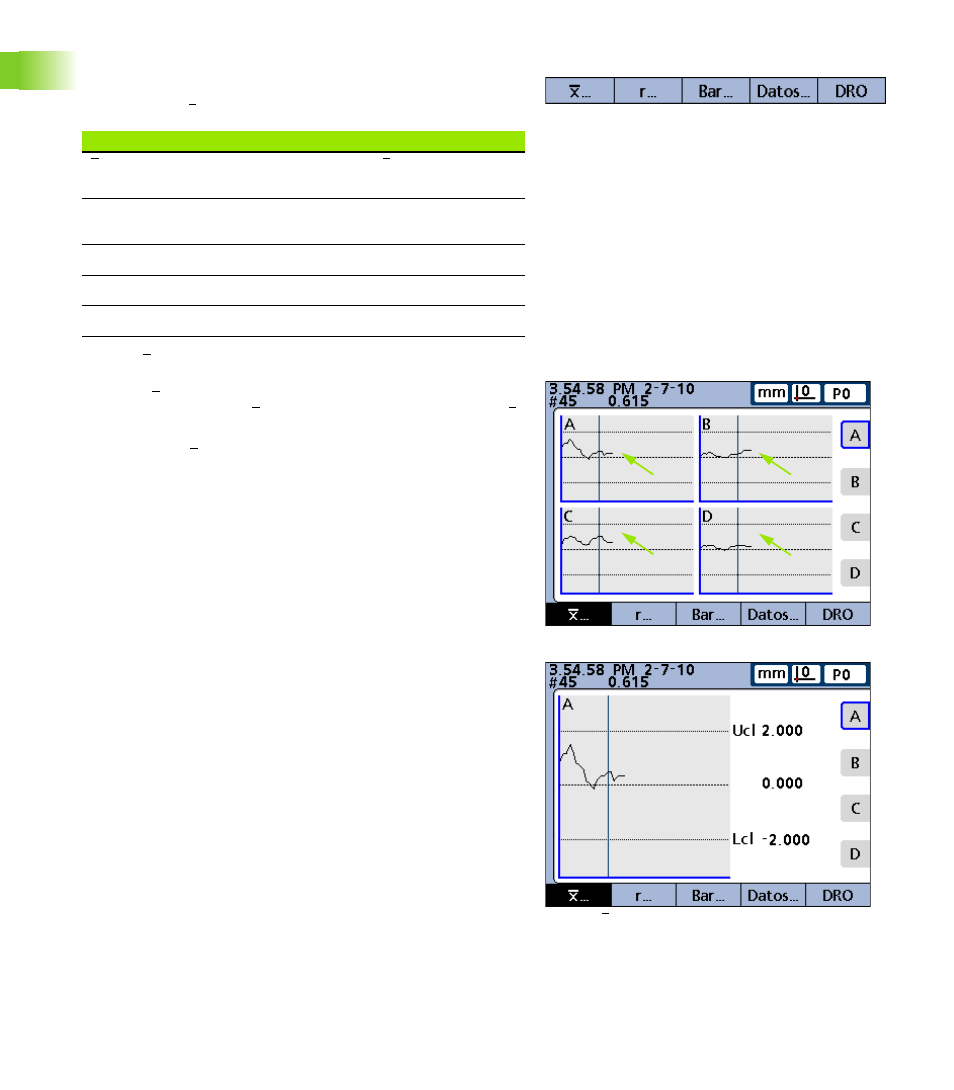

Vista softkeys para subgrupos superiores a uno
Pulsando la softkey VISTA... utilizando subgrupos superiores a uno,
cambiarán las etiquetas de las softkeys para mostrar cinco opciones
de visualización. x, r, Barra, Datos y DRO.
Gráficos x de dimensión para subgrupos superiores a uno
Para SPC subgrupos superiores a uno se muestra la pantalla
dimensión x en lugar de la pantalla gráfico de dimensión descrita
anteriormente. La pantalla x de dimensión muestra el valor medio (x)
de cada subgrupo para hasta 16 dimensiones.
Pulsar la softkey x... para cambiar el número de gráficos presentados
en la pantalla. Pulsar una softkey de dimensión para mostrar un gráfico
de una cota individual.
Utilizar las teclas de flecha para moverse a través de los gráficos
cuando hay más datos que los que quepan en pantalla.
Subgrupos individuales se seleccionan mediante una línea vertical en
el gráfico. Mover la línea vertical hacia la izquierda y derecha a través
de los datos almacenados utilizando las teclas de flecha. La hora y
fecha cuando los datos de subgrupo fueron guardados se muestran en
la esquina superior a la izquierda de la pantalla. El nº ID del subgrupo y
el valor de los datos para la dimensión también se muestran en la
esquina superior a la izquierda. Las visualizaciones de dimensiones
individuales también indican los límites de control.
Softkeys VISTA para subgrupos superiores a uno.
Vista softkeys Función
x... Muestra el valor medio (x) de cada subgrupo
para hasta 16 dimensiones
r... Muestra el margen ( r ) de cada subgrupo para
hasta 16 dimensiones
BARRA... Muestra datos en un gráfico de barras
DATOS... Muestra datos numéricos
DRO... Muestra la pantalla DRO
Línea vertical
Gráficos x de cota para subgrupos superiores a uno.
