174 2 Instalación y especificaciones
2.4 Fór
m
ulas
Ejemplo para definir una fórmula
Los pasos exactos necesarios para definir o editar fórmulas son únicos
para cada fórmula, y más general para las mediciones necesarias para
cada pieza. Es imposible presentar un único conjunto de instrucciones
que cubra todo el tema. En su lugar se utiliza una guía genérica para
editar y definir fórmulas en forma de un ejemplo. Instrucciones y
ejemplos más específicos respecto al uso de las constantes, canales,
dimensiones y otras funciones de fórmula se proporcionarán más
tarde en este capítulo.

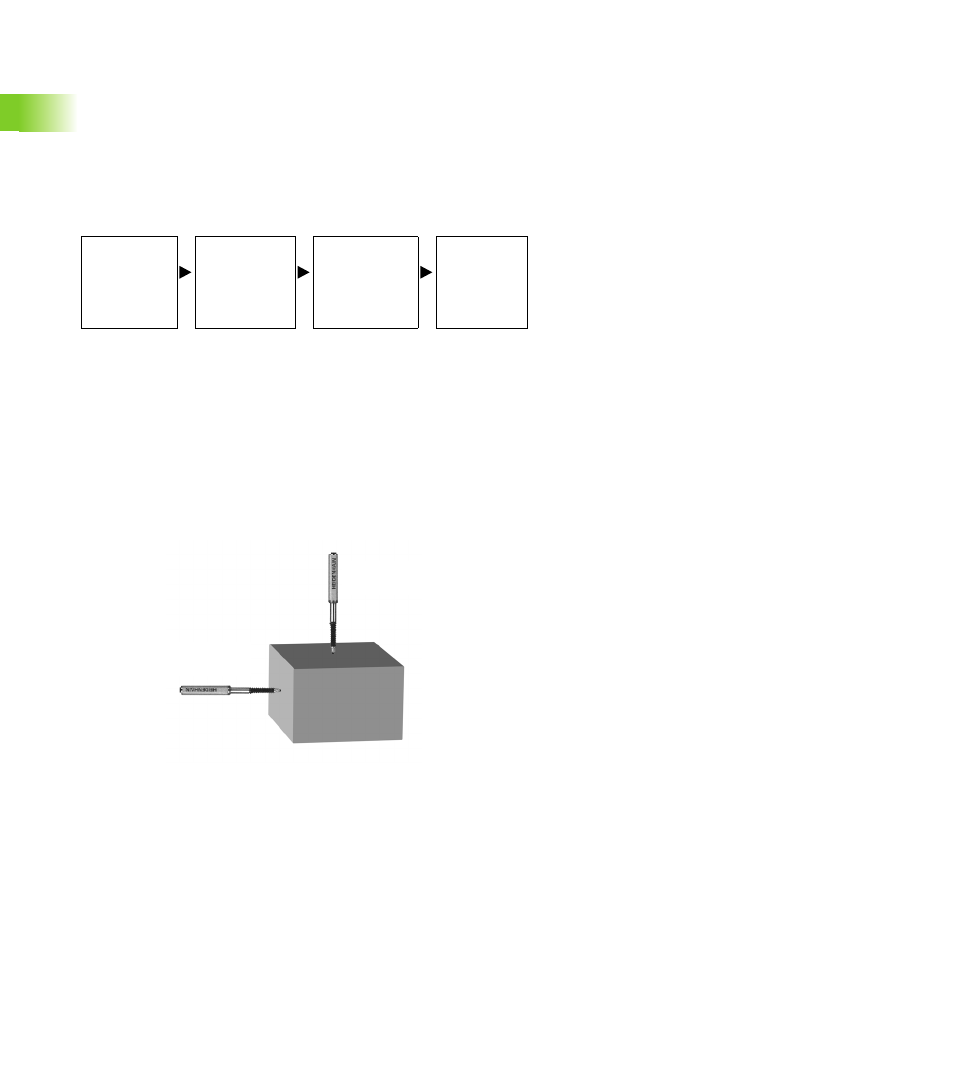

Los cuatro pasos necesarios para definir una fórmula son:
En el ejemplo siguiente, se utiliza la pantalla de ajuste de Fórmulas por
defecto para definir una fórmula que calcula el perímetro de un bloque
rectangular a partir de la medición de dos lados.
La forma general de la fórmula necesaria para calcular el perímetro de
un bloque rectangular es:
„ Perímetro = 2 (lateral + frontal)
La fórmula específica que se definirá en la pantalla de ajuste Fórmulas
es:
„ P=2*(C1+C2)
Seleccio-
nar o asig-
nar un
número de
pieza Etiquetar
dimensio-
nes Asignar fun-
ciones de
fórmula a
dimensio-
nes Compro-
bar fór-
mulas
Canal lateral 1
C1
Canal frontal 2
C2
