126 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re
Orientación del gráfico de barra
El campo Orientación Barra se utiliza para especificar gráficos de barra
dimensionales con orientación horizontal o vertical.
Para especificar los ajustes de Orientación Barra:
U Seleccionar el campo Orientación Barra
U Pulsar la softkey HORZ ó VERT
U Pulsar la tecla ENTER.
Visualizaciones de gráficos de barra o de disco
El campo Tipo Barra Visual se utiliza para especificar un gráfico de
barra o de disco para dimensionar las lecturas de valores actuales de
un canal individual.
Para especificar los ajustes de Tipo Barra Visual:
U Seleccionar el campo Tipo Barra Visual
U Pulsar la softkey BARRA o DISCO
U Pulsar la tecla ENTER.
Colores para indicar los resultados de medición
Los campos Color No Pasa, Aviso y Pasa se utilizan para especificar
los colores utilizados en las pantallas valor actual DRO, gráfico, datos
y SPC para indicar el estado de resultado de mediciones.
Para especificar los ajustes Color No Pasa, Aviso y Pasa:
U Seleccionar el campo Color No Pasa, Color Aviso o Color Pasa:
U Pulsar la softkey para el color que se quiere especificar. ROJO,
AMARILLO, VERDE, CIAN o MAGENTA.
U Pulsar la tecla ENTER.

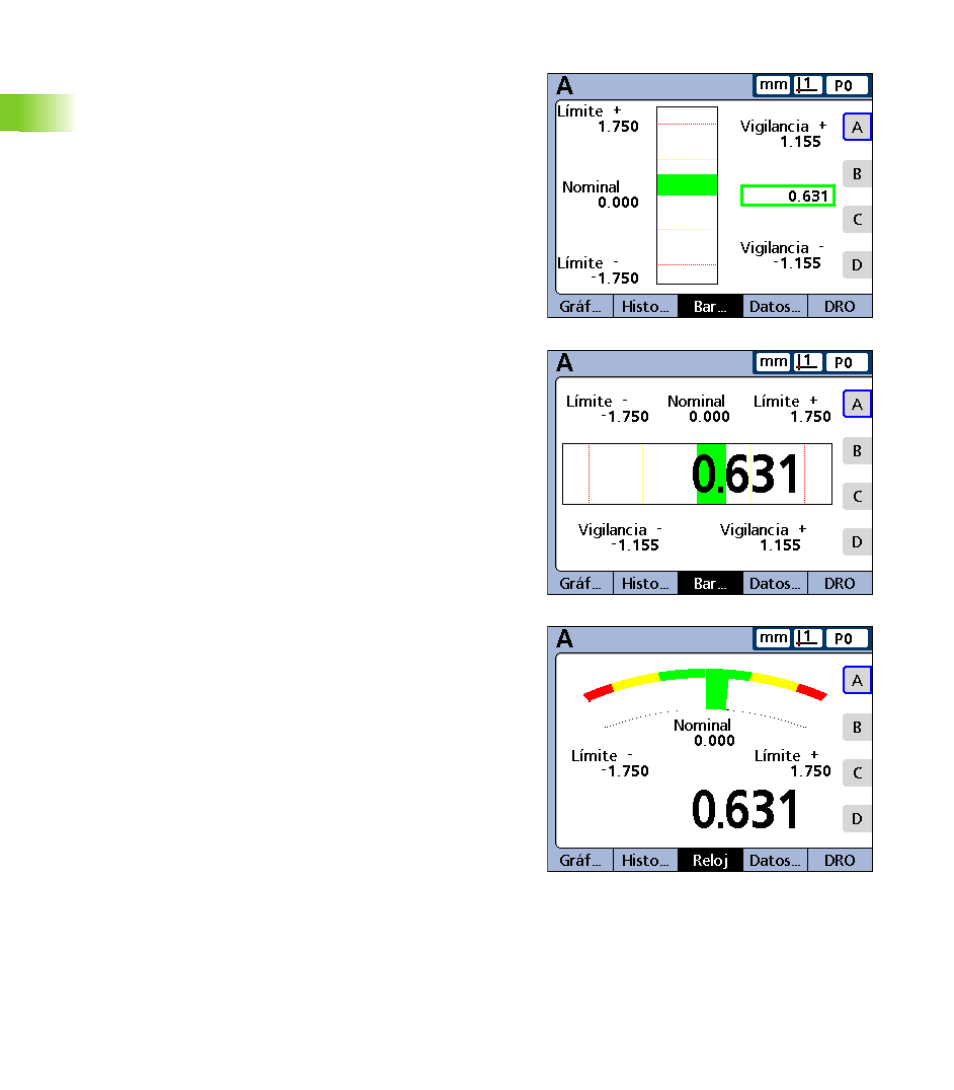

Gráfico de barra vertical
Gráfico de barra horizontal
Gráfico de disco
