2.4 Fór
m
ulas
A las funciones de canal se pueden asignar unidades de medida para
valores lineales, angulares o de temperatura, o pueden ser numéricos
(sin unidad de medida). Las unidades de medida pueden ser asignadas
por los Administradores utilizando la pantalla de ajuste de Canales.
Las funciones de canal utilizadas como variables en fórmulas pueden
ser:
„ directamente de las entradas de canal
„ con nivel ajustado y calibrado mediante la función Maestro o
corrección de error
„ determinadas unidades de medida lineales, angulares o de
temperatura
Insertar funciones de canal en fórmulas para incluir valores de canal en
dimensiones.
Para insertar un canal en una fórmula:

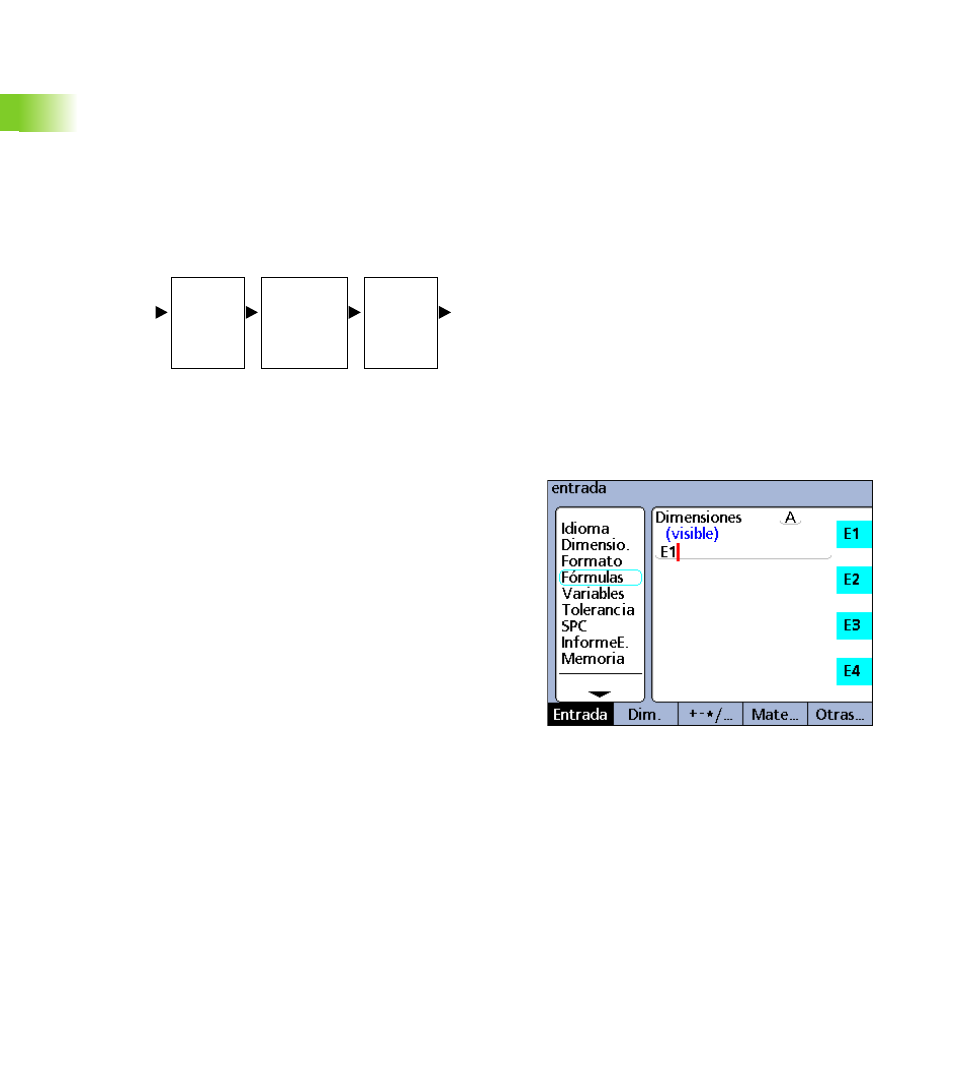

U Pulsar la softkey CAMB...
U Pulsar la softkey dimensión para el canal que se quiere insertar.
Los valores de canal se pueden asignar directamente haciendo una
dimensión igual a una función de canal, o se pueden utilizar en cálculos
como se muestra abajo:
Entrada
de canal Función
Maestro Correc-
ción de
Error
(SLEC,
LEC) Unida-
des de
medida Función
Canal
Las entradas de canal se procesan antes de convertirse en
funciones de canal que se utilizan en fórmulas.
Función de canal directamente asignada.
Ejemplo 1: Asignación directa.
A=C1
Ejemplo 2: Utilizado en calculo.
A = (Pi*(C1exp2))/4
Donde:
A = Área
C1 = Diámetro de un círculo
