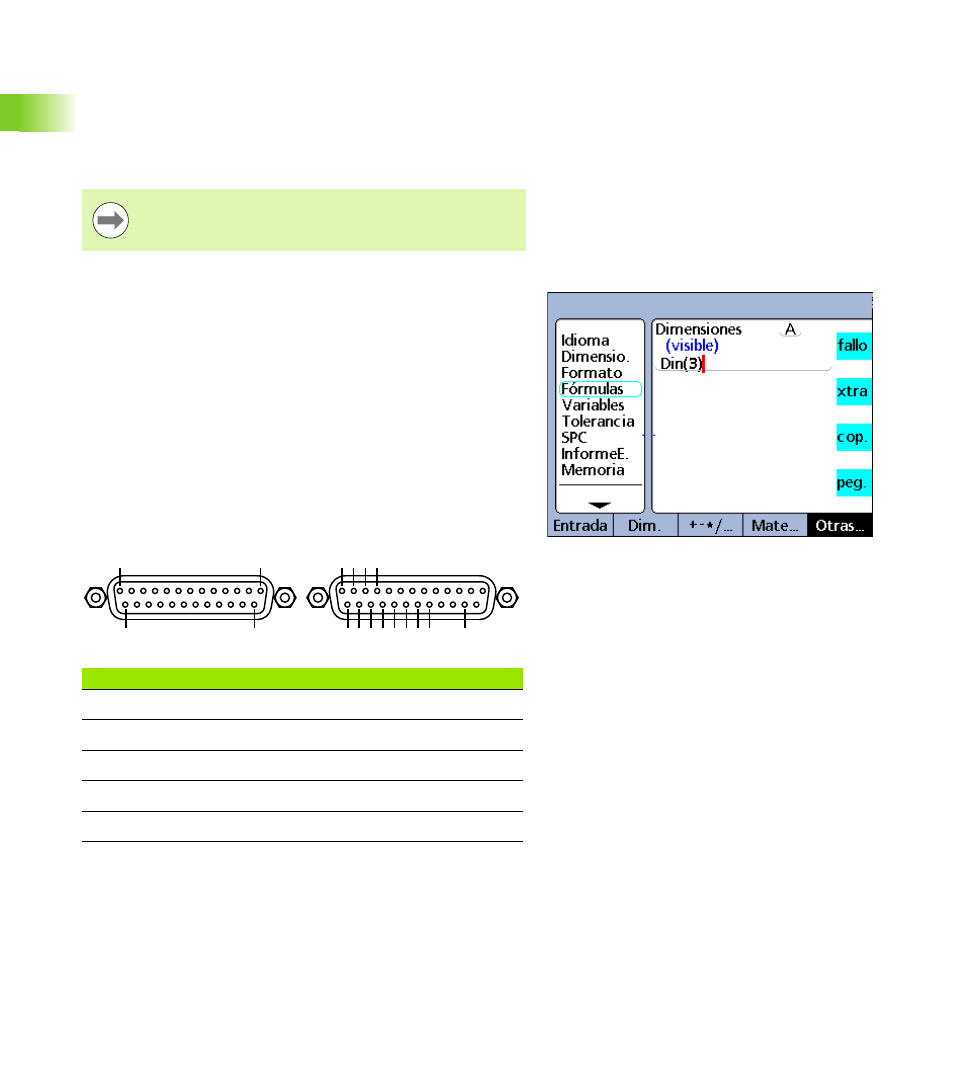

234 2 Instalación y especificaciones
2.4 Fór
m
ulas
Función Din y DinBin
El puerto paralelo primario está configurado como un puerto general
para la entrada y salida (E/S) de datos y no soporta impresoras
paralelas.
El ND 2100G utiliza 5 contactos del conector del puerto paralelo como
se muestra abajo. Las entradas soportan solo niveles lógicos de 5
voltios TTL.
Din
Insertar la función Din para leer el nivel lógico de un contacto individual
de entrada del puerto paralelo o contactos del puerto paralelo. El nivel
lógico de un contacto individual se puede utilizar en una fórmula de
dimensión, o se pueden utilizar la correspondencia decimal de los
valores binarios de un margen de contactos.
Para insertar la función Din:
U Pulsar la softkey OTRAS...
U Pulsar la tecla de dimensión XTRA
U Con las teclas de flecha, seleccionar Din
U Pulsar la tecla ENTER.
Los contactos Din del conector del puerto paralelo están numerados
de 1 a 5. Los niveles lógicos se refieren a tierra en los contactos 18 a
25.
Las características eléctricas del puerto paralelo se
describen en el apartado Especificaciones de este
capítulo.
Función Din
Din Contacto paralelo
1 15
2 13
3 12
4 11
5 10
Contacto 13 Contact
Contacto 25 Contact
Din 2 3 4 5
Din 1 Referencia tierra
