ND 2100G GAGE-CHEK 67
2.2 Instalación de los element
o
s
Conectar un pedal o un teclado remoto
opcionales
El pedal y teclado remoto opcionales se conectan con el conector
RJ-45 (
1 ) en el lateral del ND 2100G.
A menudo, solo se utiliza el pedal o el teclado remoto opcionales.
Utilizando un divisor RJ-45 (
2 ), simultáneamente se pueden utilizar dos
opciones.
El pedal y el teclado numérico remoto se pueden utilizar
individualmente o en combinación:
„ pedal
„ pedal y teclado remoto
Al conectar el pedal y teclado remoto se conectan mediante un divisor
RJ-45 (
2 ), todas las funciones operativas de cada aparato están
guardadas. No obstante, el interruptor tiene en común el adresado de
acceso rápido de las teclas numéricas 7 y 8 del teclado remoto. Por lo
tanto, las funciones asignadas a los dos contactos del interruptor
también se utilizan en los números 7 y 8 del teclado numérico.
Para conectar un pedal o un teclado remoto:
U Asegurar que el ND 2100G esté apagado.
U Conectar un divisor RJ-45 ( 2 ) en el conector RJ-45 del ND 2100G ( 1 )
si se utilizan varios aparatos.
U Conectar el conector RJ-45 de los aparatos en el divisor RJ-45 ( 2 ) si
se utilizan varios aparatos, o directamente en el conector RJ-45 del
ND 2100G (
1 ) si solo se quiere utilizar un aparato.

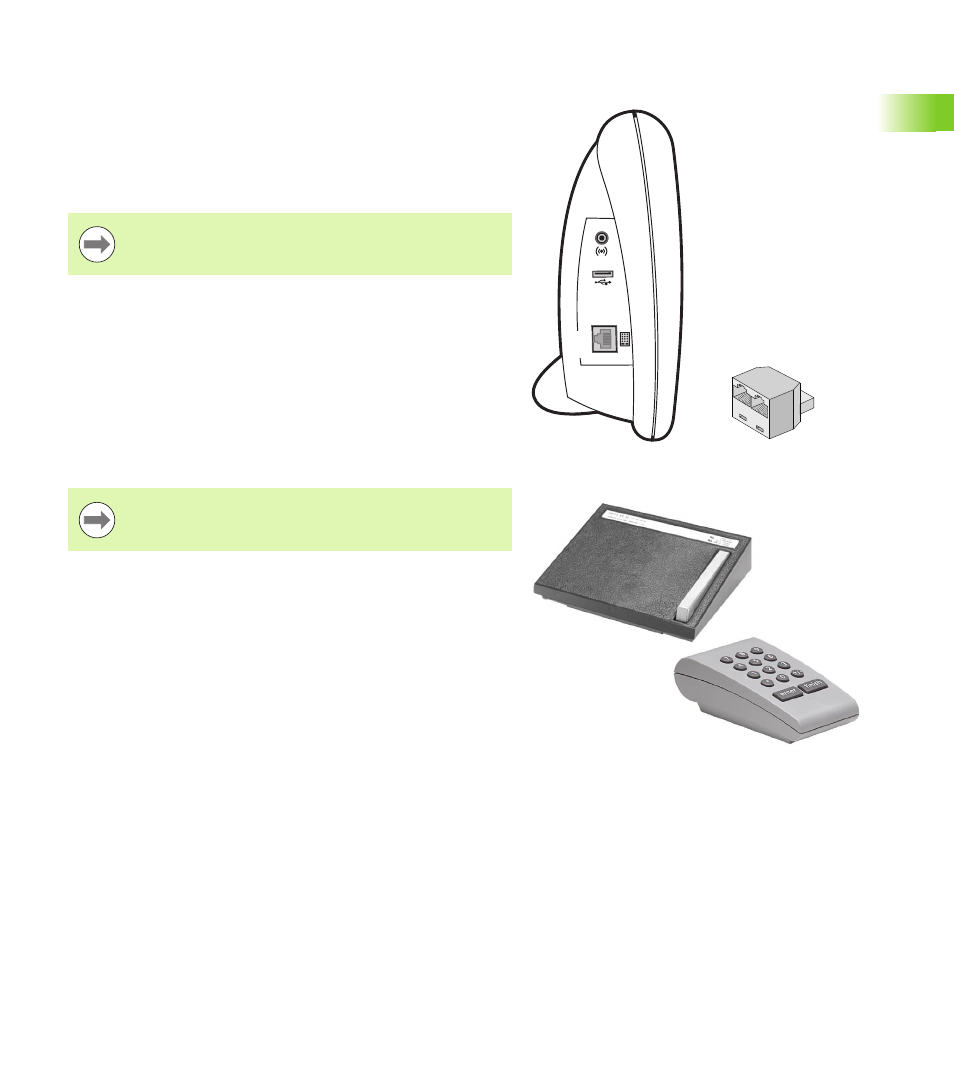

Conector RJ-45 y divisor RJ-45
Pedal y teclado remoto opcionales
1
2
Los divisores RJ-45 son disponibles en la mayoría de las
tiendas de electrónica.
ver "Pantalla de ajuste de accesos rápidos" en la página
142.
