2 Instalación y especificaciones
2.2 Instalación de los element
o
s
2.2 Instalación de los elementos
El ND 2100G se puede instalar en una multitud de aplicaciones de
medición. Este apartado describe la instalación de los elementos del
ND 2100G.
Montaje del soporte
El ND 2100G se fija en las ranuras giratorias del soporte con un tornillo
con pivote, un tornillo de capuchón y las arandelas respectivas.
Montar el ND 2100G en el soporte como se muestra, y apretar el
tornillo de capuchón (
5
) y las arandelas (
3
y
4
) de manera que el
ND 2100G queda bien fijado cuando se ajuste la posición inclinada
deseada.
U
Apretar el tornillo con pivote (
1
)
U
Apretar el tornillo de capuchón (
5
) y las arandelas (
3
y
4
) de manera
que el ND 2100G queda bien fijado cuando se ajuste la posición
inclinada deseada.
U
Ajustar el ND 2100G en la posición inclinada deseada.
Colocación y fijación en un banco de trabajo
Colocar el ND 2100G sobre una superficie plana y estable, o
atornillarlo en su base a una superficie estable con cuatro tornillos
10/32 que se fijan según la plantilla mostrada a la derecha.
Las dimensiones se indican en milímetros.

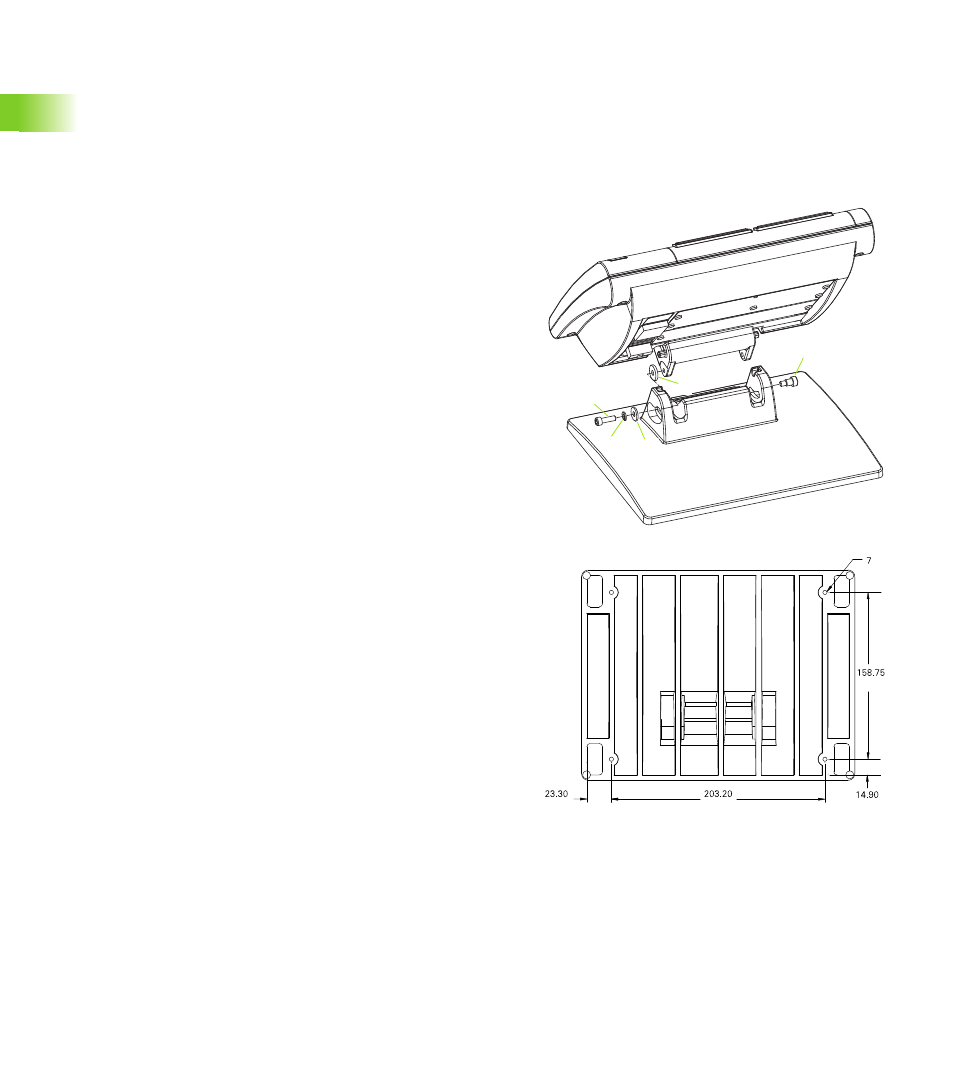

Montaje del soporte.
Plantilla de taladros.
5
4
3
2
1
