Valores nominales con tolerancias
Los valores nominales con tolerancias se pueden especificar como un
valor nominal entre tolerancias +/- o como valor nominal con
tolerancias ++/-, distribuidos totalmente en el lado positivo o
totalmente en el lado negativo del valor nominal.
Nominal con tolerancias +/-
Un valor nominal se visualiza entre tolerancias positivas y negativas.
Para especificar un valor nominal con tolerancias +/-:
U Seleccionar el campo Dimensión
U Pulsar la softkey +/- para especificar un valor nominal con
tolerancias +/-
U Seleccionar el campo de tolerancia deseado
U Introducir el valor de tolerancia deseado
U Pulsar la tecla ENTER.
U Repetir hasta introducir todas las tolerancias

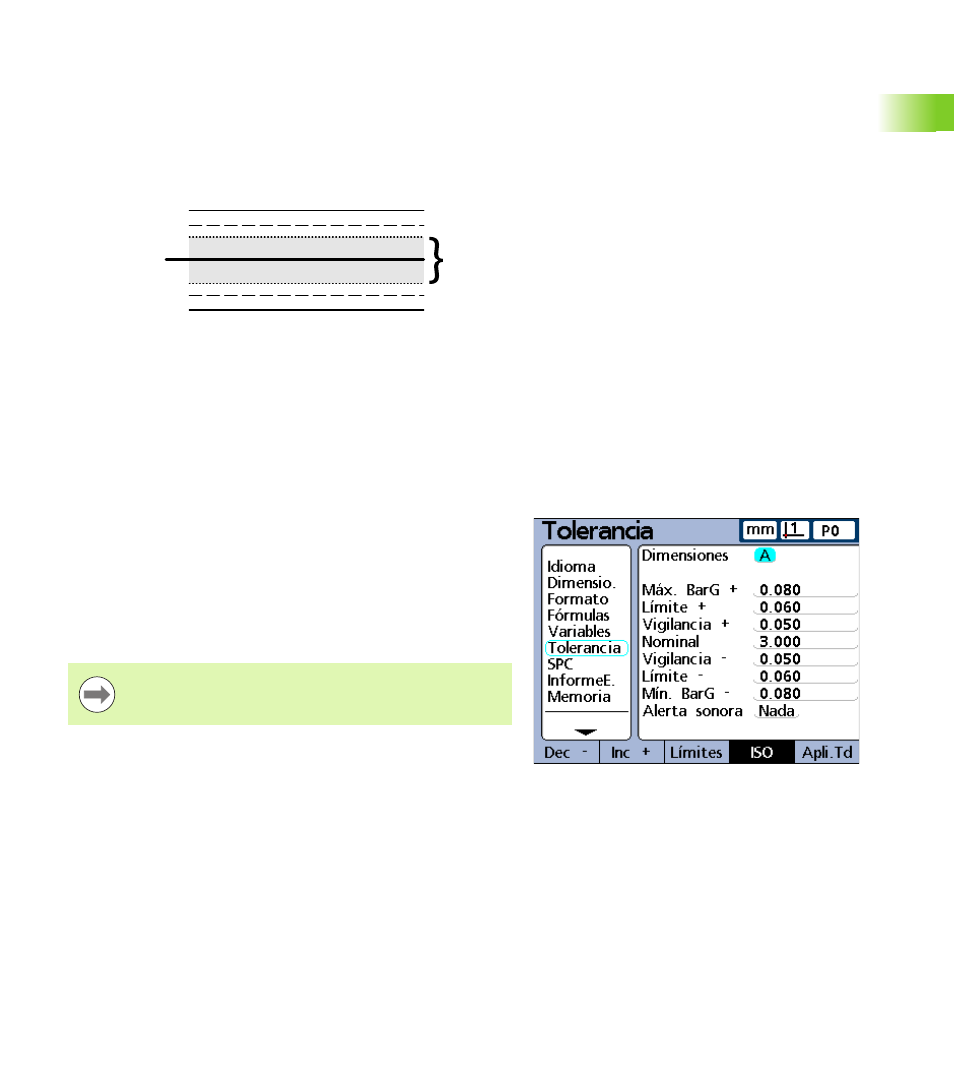

Esta pantalla de ejemplo contiene el valor nominal y las tolerancias
listados abajo:
„ Nominal = 3,0000 mm
„ Tolerancia de aviso = ± 0,050 mm
„ Límite de tolerancia = ± 0,060 mm
„ Tolerancia máx. = ± 0,080 mm
0,08 Nom + Máx
0,06 Nom + Límite
0,05 Nom + Aviso
3 mm nominal
-0,05 Nom - Aviso
-0,06 Nom - Límite
-0,08 Nom - Mín
Margen de
valoresace
ptables
Nominal y tolerancias +/- para dimensión A.
Los valores especificados utilizando la pantalla de ajuste
Tolerancias +/- también se convierten en límites fijos al
pulsar la softkey Límites.
