.5 Modo de empleo
Calibración de un punto de referencia único
Un punto de referencia de medición único se puede calibrar para
encoders y transductores completamente calibrados.
Para calibrar un punto de referencia único
U Pulsar la softkey MAESTRO
U Seleccionar el canal deseado con las teclas de flecha
U Posicionar el palpador en la superficie de referencia
U Con el teclado numérico, introducir el valor de referencia (cero u
offset deseado) en el campo de datos Valor Maestro
U Pulsar la tecla ENTER
U Pulsar la softkey SI para calibrar la referencia de medición

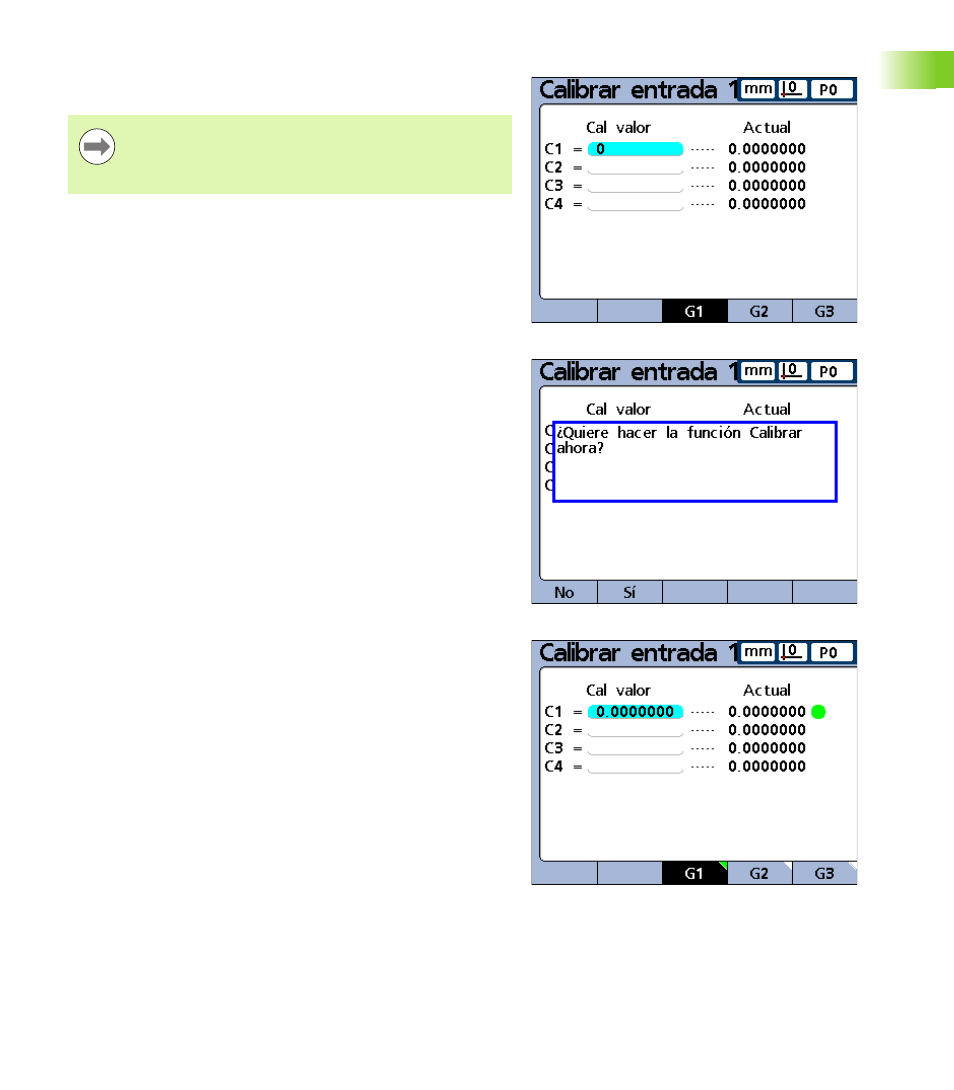

Aparecerá un punto verde cerca del valor actual indicando que el punto
de referencia está calibrado.
Canal 1 seleccionado. Valor de referencia de 0.
Pulsar la softkey SI.
Canal 1 calibrado.
El tipo de Maestro se debería ajustar a Medio en la pantalla
de ajuste Maestro para realizar la calibración de un punto
único del encoder. ver "Pantalla de ajuste Maestro" en la
página 112.
