.5 Modo de empleo
Calibraciones de la resolución de transductores
(calibraciones Mín-Máx)
Los transductores como p. ej. los aparatos LVDT y semi-puente no
disponen de resoluciones fijas basadas en escalas grabadas u otras
características permanentes del aparato. El uso de este tipo de
aparatos requiere una calibración de los dos extremos del rango de
medición del transductor para derivar la resolución. Las calibraciones
completas de transductor se realizan periódicamente según un planing
determinado por la aplicación concreta utilizando la función Maestro.
Las calibraciones completas se realizan solamente después de realizar
los pasos de ajuste de ganancia y cero descritos en el capítulo 2:
Instalación, ajuste y especificaciones.
Para realizar una calibración completa de transductor:
Calibrar el nivel mínimo:
U Pulsar la softkey MAESTRO
U Pulsar la softkey MÍN para visualizar la pantalla Maestro Mín.
U Seleccionar el canal deseado con las teclas de flecha
U Pulsar la softkey G1, G2...G18 para seleccionar un grupo donde
guardar los datos de calibración. ver "Grupos de calibración (G1, G2,
G3...G18)" en la página 46.
U Posicionar el canal del palpador en la superficie de referencia de la
medición Mín.
U Con el teclado numérico, introducir el valor de referencia Mín en el
campo de datos Valor Maestro para el canal
U Pulsar la tecla ENTER
U Pulsar la softkey SI para fijar el valor Mín u offset del origen absoluto
(D0) para el canal. Con ello se realiza la calibración de la parte baja
del rango de medida del canal.
La terminación de la calibración del nivel mínimo se indica mediante
un círculo relleno verde en la columna Mn a la derecha del valor de
canal actual.
El tipo de Maestro se debería ajustar a Mín-Máx en la
pantalla de ajuste Maestro para realizar la calibración
completa de transductor. ver "Pantalla de ajuste Maestro"
en la página 112.

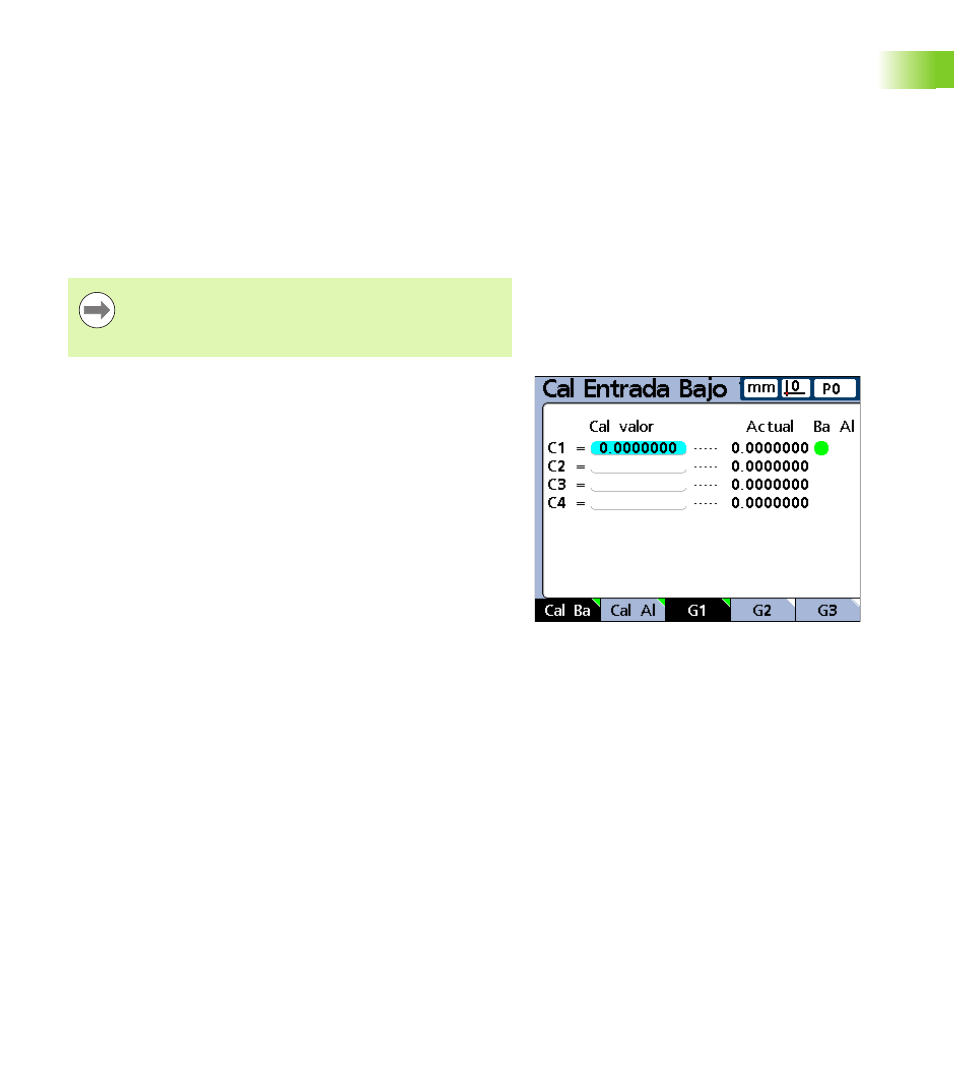

Calibración del nivel mínimo completada.
