148 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re
Datos...
Con la función Datos... se selecciona la vista de tabla de datos de
registros guardados.
DMS/DD
Conmuta entre la presentación actual de grados/minutos/segundos y
grados decimales para mediciones angulares.
Dout
Define el estado lógico de uno de los 12 contactos de salida
paralelos a:
Si se selecciona la función Dout se proporcionan pantallas adicionales
para la asignación de contacto y nivel lógico.
DRO
Con la función DRO se selecciona la vista DRO de los valores actuales.
Estado Descripción
Off Lógica 0 (0 voltios)
On Lógica 1 (5 voltios)
Conmutar Cambios de un nivel lógico a otro en un contacto de
salida especificado.
La tierra de los estados lógicos se cablea con los contactos
18 a 25.

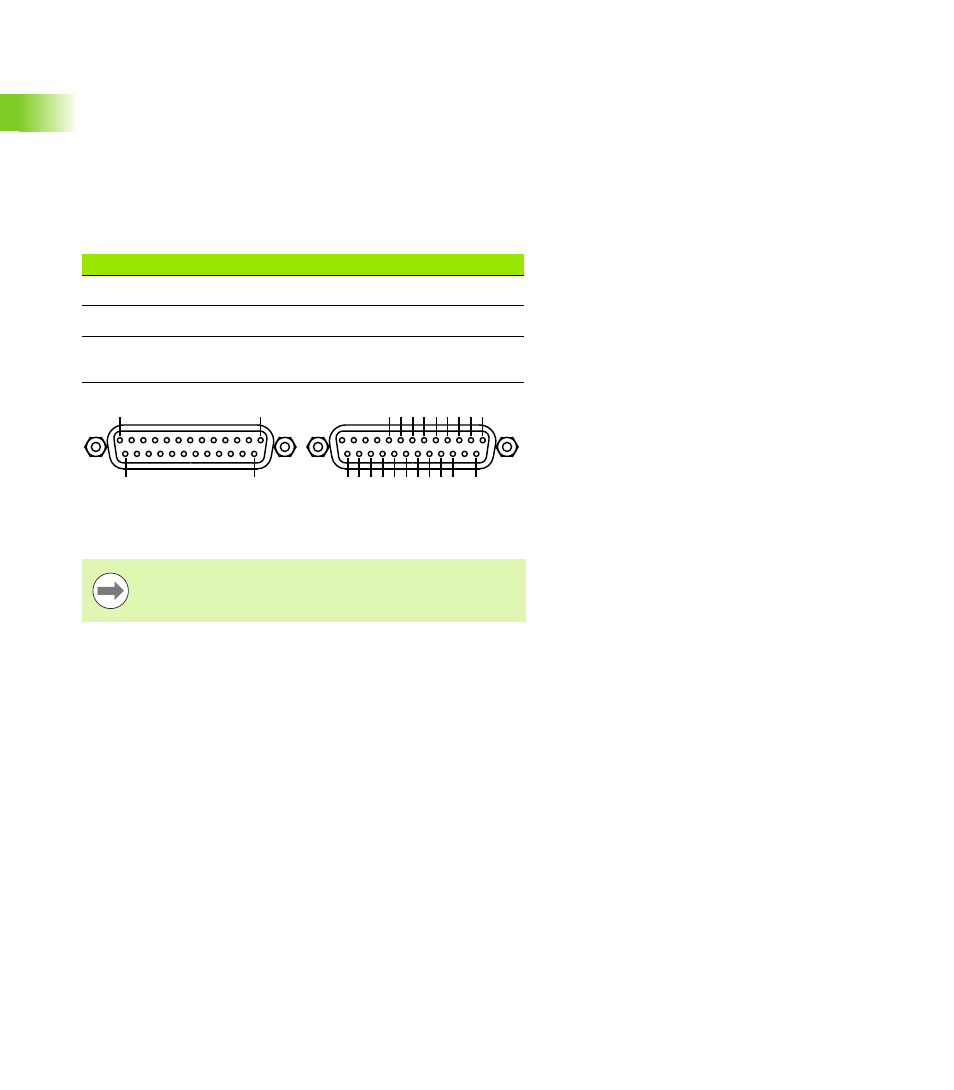

Contacto 13 Contacto 1
Contacto 25 Contacto 14
Dout 8 7 6 5 4 3 2 1 9
Referencia tierra 12 11 10 Dout
