80 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re

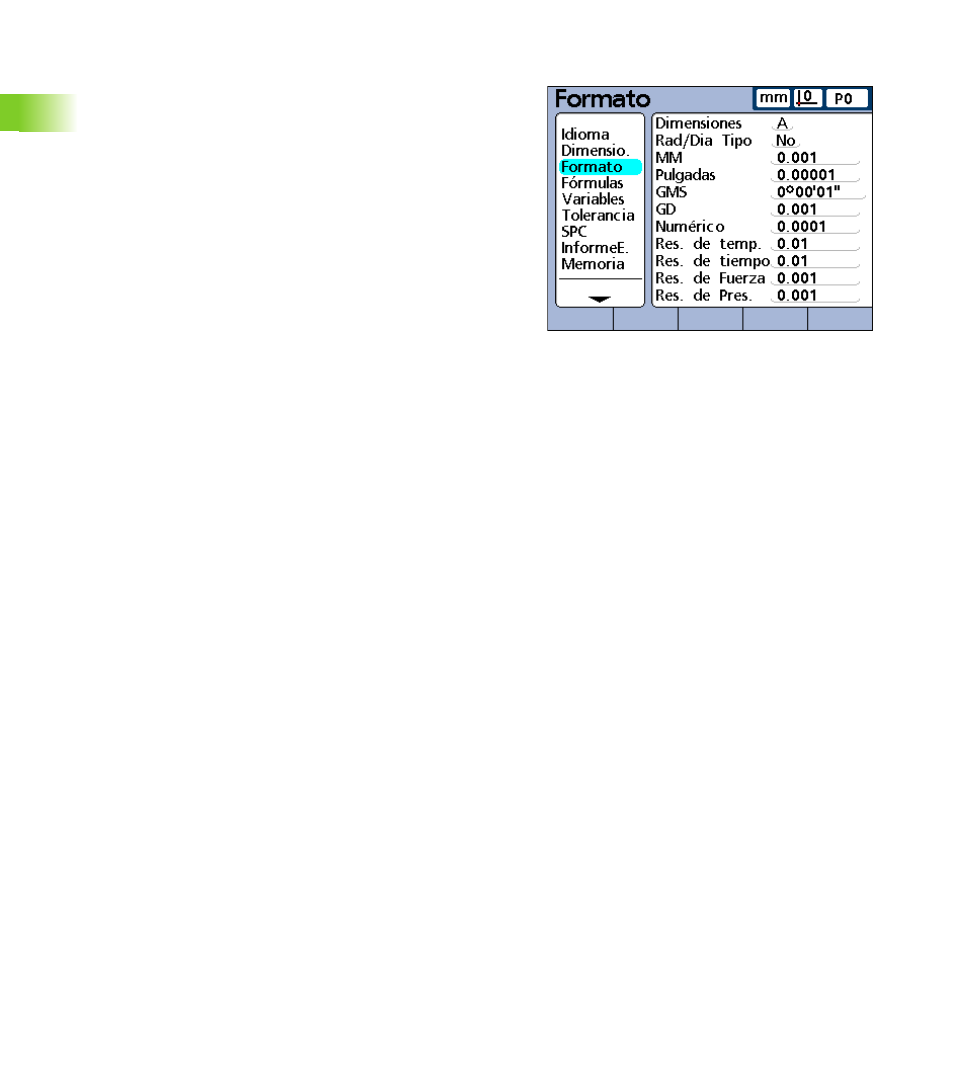

Pantalla de ajuste de formatos
La pantalla de ajuste Formatos contiene campos para especificar el
formato y la resolución de visualización para las dimensión de la pieza
actualmente seleccionada. También se proporcionan las selecciones
de los tipos de medición de radio y de diámetro.
Especificar una dimensión
U Seleccionar el campo Dimensión
U Pulsar la softkey DEC o INC para seleccionar la dimensión deseada
U Pulsar la tecla ENTER.
Especificar radio o diámetro
Las mediciones de radio o diámetro se pueden especificar para piezas
cilíndricas y esféricas o piezas con superficies curvadas. Cuando se
especifican mediciones de radio o diámetro, se muestra el símbolo
correspondiente junto a la dimensión relacionada en la pantalla DRO.
Más tarde, utilizando el menú Extra en la pantalla inicial se puede
conmutar la visualización entre radio y diámetro. Conmutando el modo
de visualización, el cambio será efectivo hasta que se desconecta y
vuelve a conectar la corriente del sistema. El modo de visualización por
defecto al encender el ND 2100G se especifica en la pantalla de ajuste
Formatos.
Para especificar radio o diámetro:
U Seleccionar el campo Tipo Rad/Dia
U Pulsar la softkey RADIO o DIAM. para especificar un tipo de
medición radio o diámetro
U Pulsar la tecla ENTER.
Pantalla de ajuste de formatos
