Fast3
La función Fast3 capta la entrada de canal 2 cada vez que cambia la
entrada de canal 1 por un incremento especificado. Si el valor captado
del canal 2 se encuentra fuera de un rango especificado, todos los
valores de entrada de los canales base (primeros 1, 4 o 8 canales) se
guardan en una memoria dedicada, si no, las captaciones no se
guardaran.
Este proceso de captación continua hasta que:
„ el usuario interrumpe el proceso pulsando la tecla SALIR o CANCEL
„ el usuario borra la memoria y reinicia el proceso pulsando la tecla
ENTER
„ el usuario completa el proceso con éxito pulsando la tecla
FINALIZAR
„ El proceso se completa automáticamente después de guardar
50,000 juegos de posiciones de canal

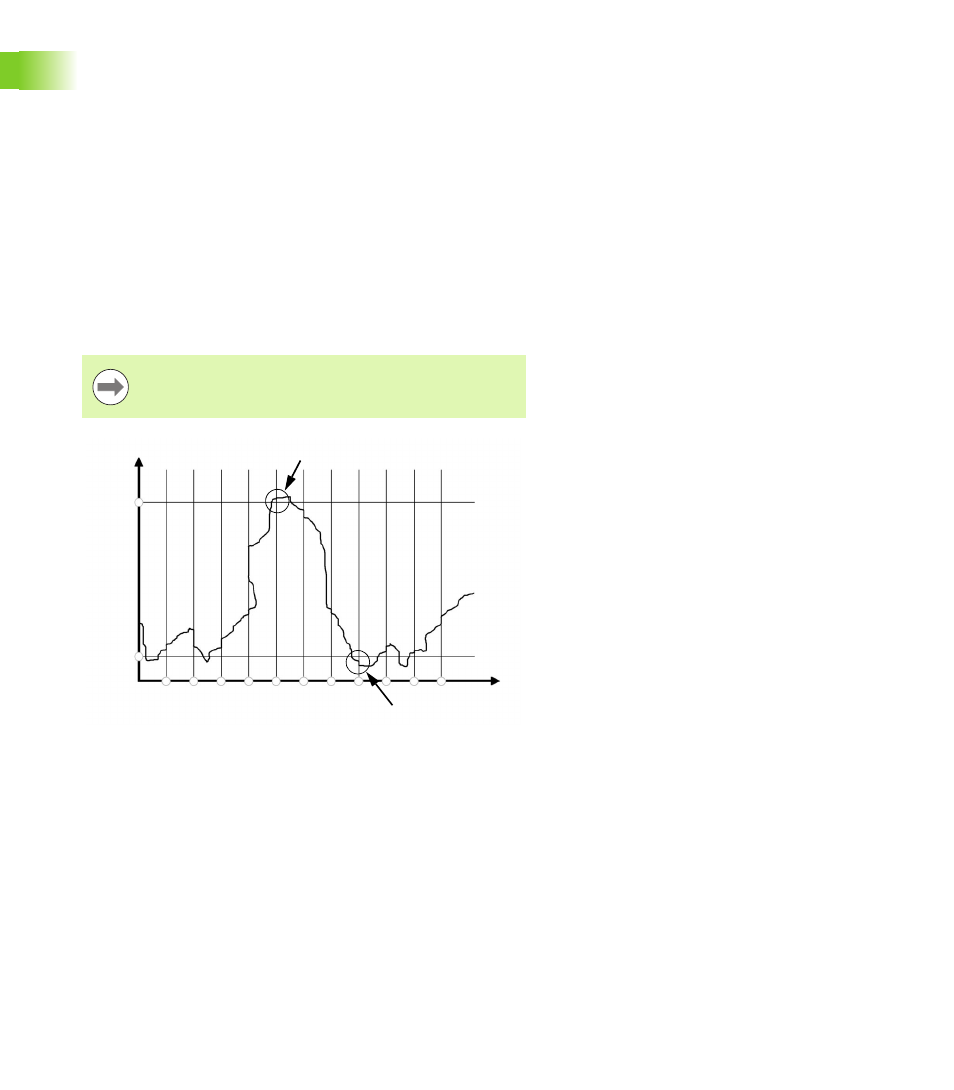

En el ejemplo mostrado, los valores de entrada del canal 2 (eje Y)
sobrepasa cinco veces los límites especificados por el usuario pero los
valores de entrada de canal se guardan sólo dos veces cuando el valor
de canal 2 sobrepasa los límites en un punto de muestra entre
intervalos.
Durante el proceso de la función Fast3, el ND 2100G
adopta un paradigma eje X-Y. Canal 1 se refiere al eje X y
canal 2 al eje Y.
Valores de
entrada de canal
Valores de entrada
de canal guardados
Valor de
entrada
canal 2
Incremento de
captación Eje X (canal 1)
Eje Y
(canal
2)
Límite
superior
Límite
inferior
