220 2 Instalación y especificaciones
2.4 Fór
m
ulas

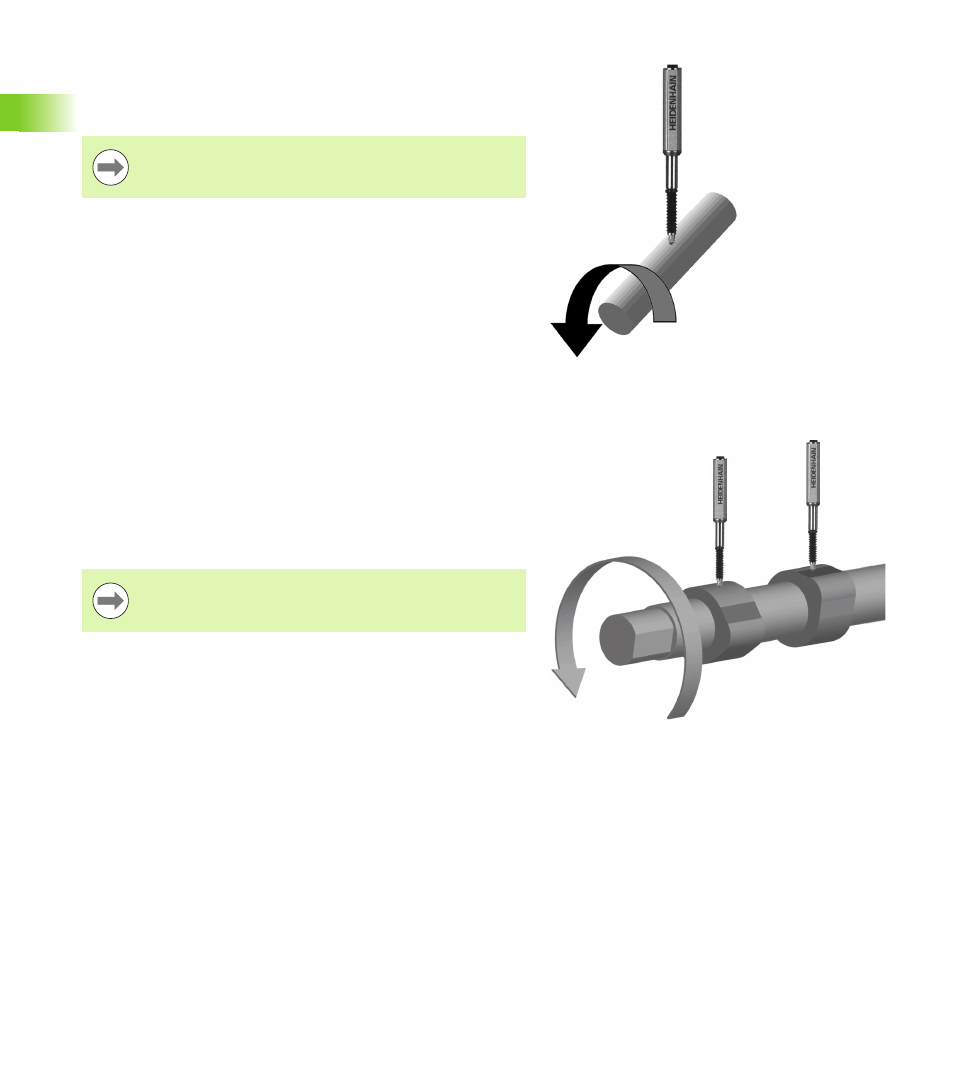

En este ejemplo se determina el descentrado de un eje rotando el eje,
midiendo dinámicamente los diámetros mínimos y máximos del eje y
luego restando el diámetro mínimo del diámetro máximo..
R = dmx(C1)-dmn(C1)
En otro ejemplo se determina el ángulo entre los puntos superiores de
dos levas rotando el árbol de levas, midiendo dinámicamente el ángulo
de rotación en cada mínimo de leva y restando el ángulo más pequeño
del ángulo más grande.
El encoder C1 mide la leva 1, el encoder C2 mide la leva 2 y el encoder
de rotación C3 mide el ángulo rotacional del árbol de levas durante su
rotación.
A = dmx(C2,C3)-dmx(C1,C3)
C1
Hay que utilizar la función RsetDin (ResetDin) descrita en
la página 248. para borrar captaciones existentes antes de
utilizar las funciones dmn y dmx.
C1
C2
C3
Hay que utilizar la función RsetDin (ResetDin) descrita en
la página 248. para borrar captaciones existentes antes de
utilizar las funciones dmn y dmx.
