176 2 Instalación y especificaciones
2.4 Fór
m
ulas
Etiquetar las dimensiones de pieza
Cada etiqueta de dimensión debería reflejar la finalidad de su fórmula.
Reetiquetar cada dimensión. Las etiquetas de dimensión pueden
contener hasta 3 caracteres. También se le puede dar un nombre a la
pieza. Los nombres de pieza pueden contener hasta 8 caracteres
alfanuméricos.
En este ejemplo, las dimensiones se etiquetan:
„ S = lateral, E = frontal y P = perímetro
Para etiquetar dimensiones:
U En la pantalla de ajuste Dimensiones, pulsar la tecla FLECHA HACIA
ABAJO para seleccionar el primer campo de cota
U Pulsar la softkey ETIQUETA para visualizar la pantalla Entrada
Alfabética.
U Sustituir todas las etiquetas de dimensión por defecto pulsando la
tecla CANCEL para borrar la etiqueta, e introducir el/los caracteres
alfabéticos para la nueva etiqueta de la dimensión
U Pulsar la tecla FINALIZAR para volver a la pantalla Dimensiones
Puesto que en este ejemplo solo se utilizan tres dimensiones, se borra
la cuarta dimensión. ver "Borrar elementos de fórmula" en la página
179.

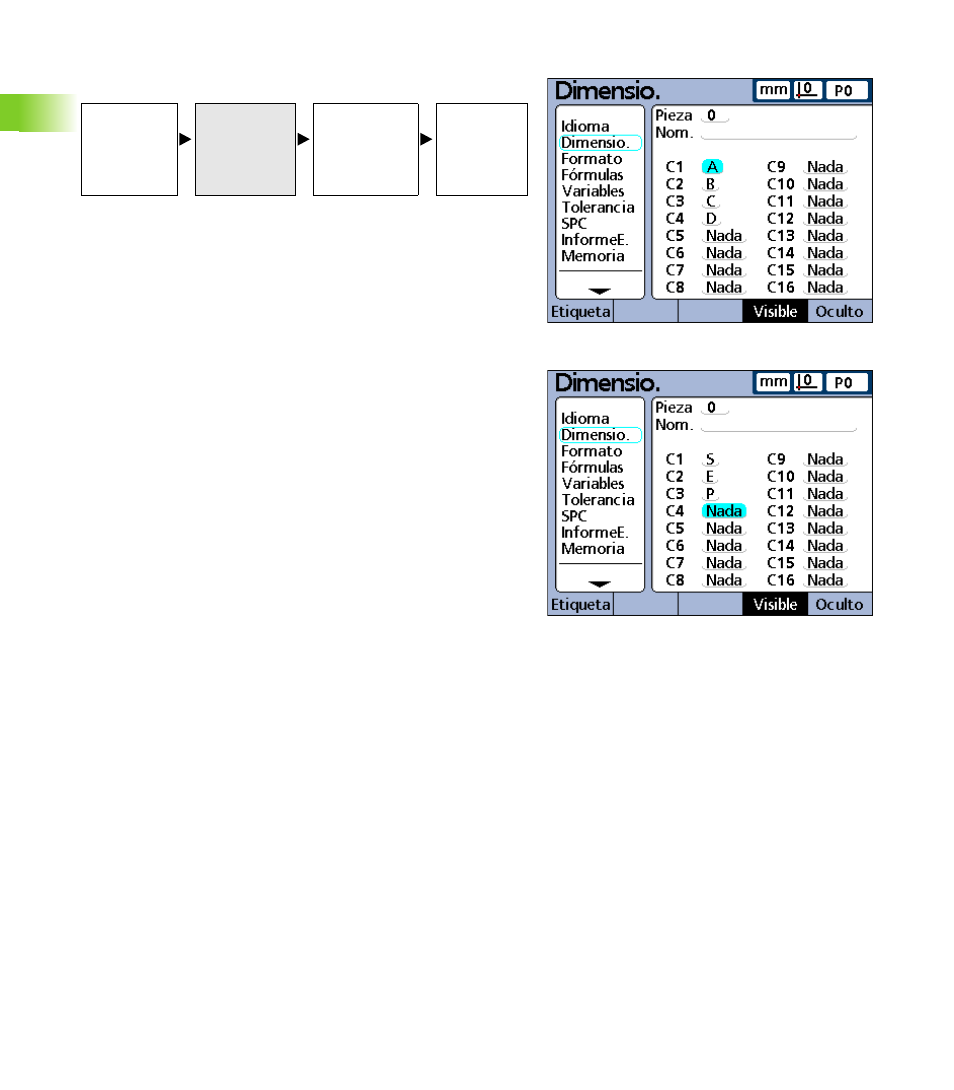

Etiquetas originales de dimensiones designadas por el
sistema.
Dimensiones reetiquetadas para reflejar la finalidad.
Seleccio-
nar o asig-
nar un
número de
pieza Etiquetar
dimensio-
nes Asignar fun-
ciones de
fórmula a
dimensio-
nes Compro-
bar fór-
mulas
