ND 2100G GAGE-CHEK 33
1
.4 P
a
ntallas y menús de la LCD

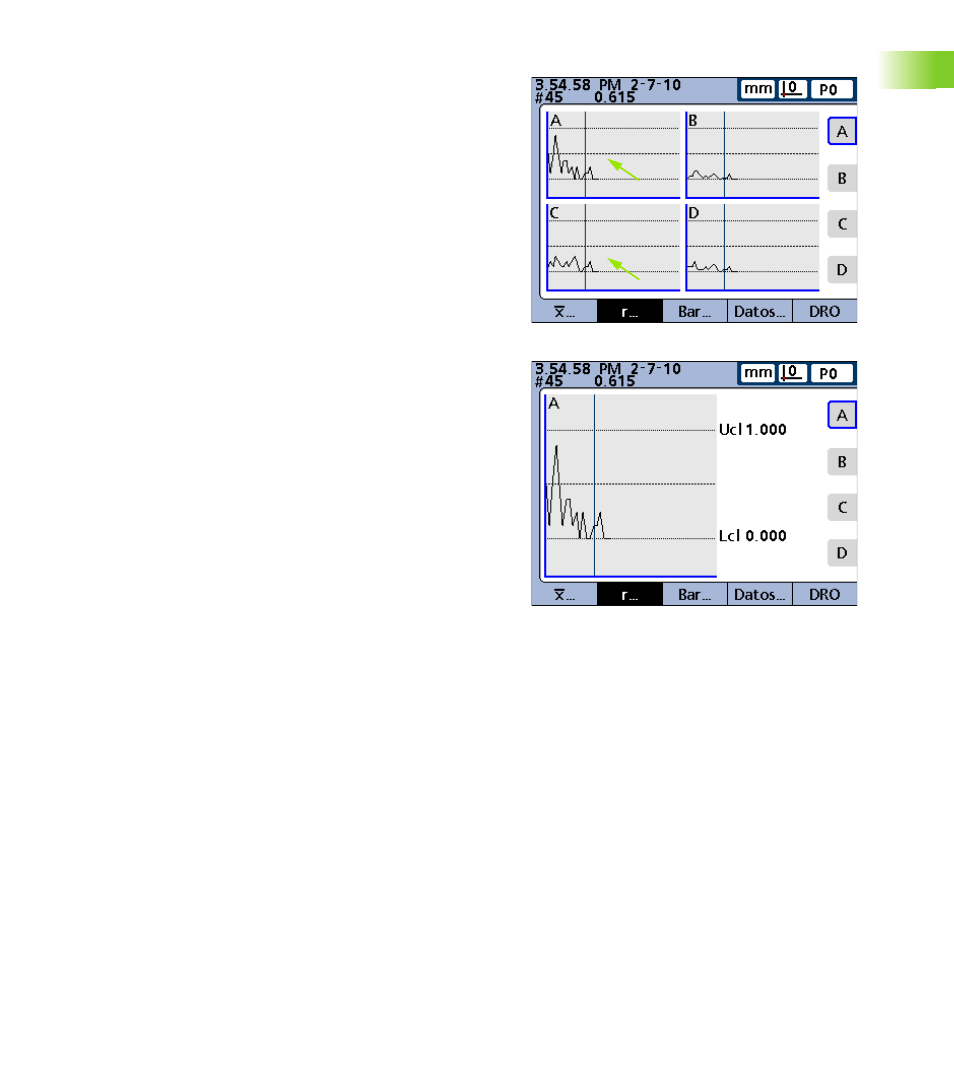

Gráficos r de dimensión para subgrupos superiores a uno
Para SPC subgrupos superiores a 1 se muestra la pantalla r de
dimensión en lugar de la pantalla histograma descrita anteriormente.
La pantalla r de dimensión muestra el rango (r) de cada subgrupo para
hasta 16 dimensiones. El rango no se calcula de nuevo para cada
medición, pero se calcula de nueva cada vez que se completa un
subgrupo. ver "Pantalla de ajuste SPC" en la página 91.
Utilizar las teclas de flecha para moverse a través de los gráficos
cuando hay más datos que los que quepan en pantalla.
Subgrupos individuales se seleccionan mediante una línea vertical en
el gráfico. Mover la línea vertical hacia la izquierda y derecha a través
de los datos almacenados utilizando las teclas de flecha. La hora y
fecha cuando los datos de subgrupo fueron guardados se muestran en
la esquina superior a la izquierda de la pantalla. El nº ID del subgrupo y
el valor de los datos para la dimensión también se muestran en la
esquina superior a la izquierda. Las visualizaciones de dimensiones
individuales también indican los límites de control de rango.
Gráficos r de cota para subgrupos superiores a uno.
