118 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re

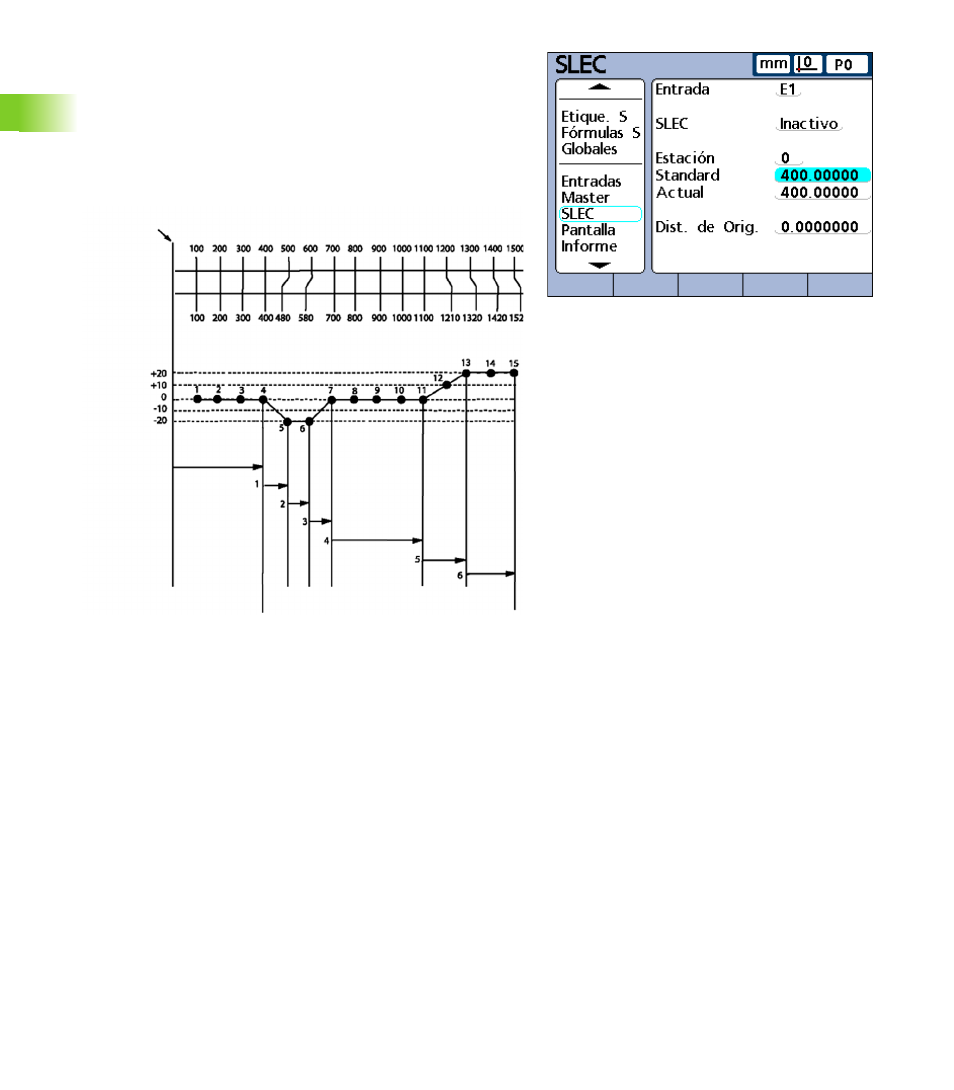

Los valores patrón y observado al final de cada segmento, en la
pantalla de ajuste SLEC se introducen en una estación. Por ejemplo:
Los valores patrón y observado al final del segmento 0 en el diagrama
son 400 y 400, y se introducen en esta pantalla para la estación 0.
Después de terminar el proceso y de introducir los datos de ajuste, se
calcularán los coeficientes de corrección para la entrada a base de los
valores patrón y observado al final de cada segmento.
1
2
1 Número de estación
2 Datos
Nominal (Patrón)
Medido (Observado)
Máquina 0,0
(Referencia)
Desvia-
ción
Estación 0 Estación 6
Segmento 0
Segmento 1
Segmento 2
Segmento 3
Segmento 4
Segmento 5
Segmento 6
