Phoenix Software V9.76.0 Manual del operador 806403
4 – Disponer las piezas
Ref. oblicuidad Es la esquina de referencia de oblicuidad en dirección a la cual se moverá para marcar un punto a lo
largo del borde. Se habilita únicamente si Ajuste oblicuidad está On.
Esquina Oprima esta tecla programable al llegar a la esquina de la placa con la que quiere alinear la pieza.
Punto oblicuid. Oprima esta tecla programable al llegar al borde de la placa que se usará para el ajuste de oblicuidad.
Se habilita únicamente si Ajuste oblicuidad está On.
Anidar piezas
Anidamiento manual
Para abrir la pantalla Anidamiento, elija la tecla programable Admin. plant. (administrador de plantillas) de la pantalla
Principal y, después, seleccione Nester.

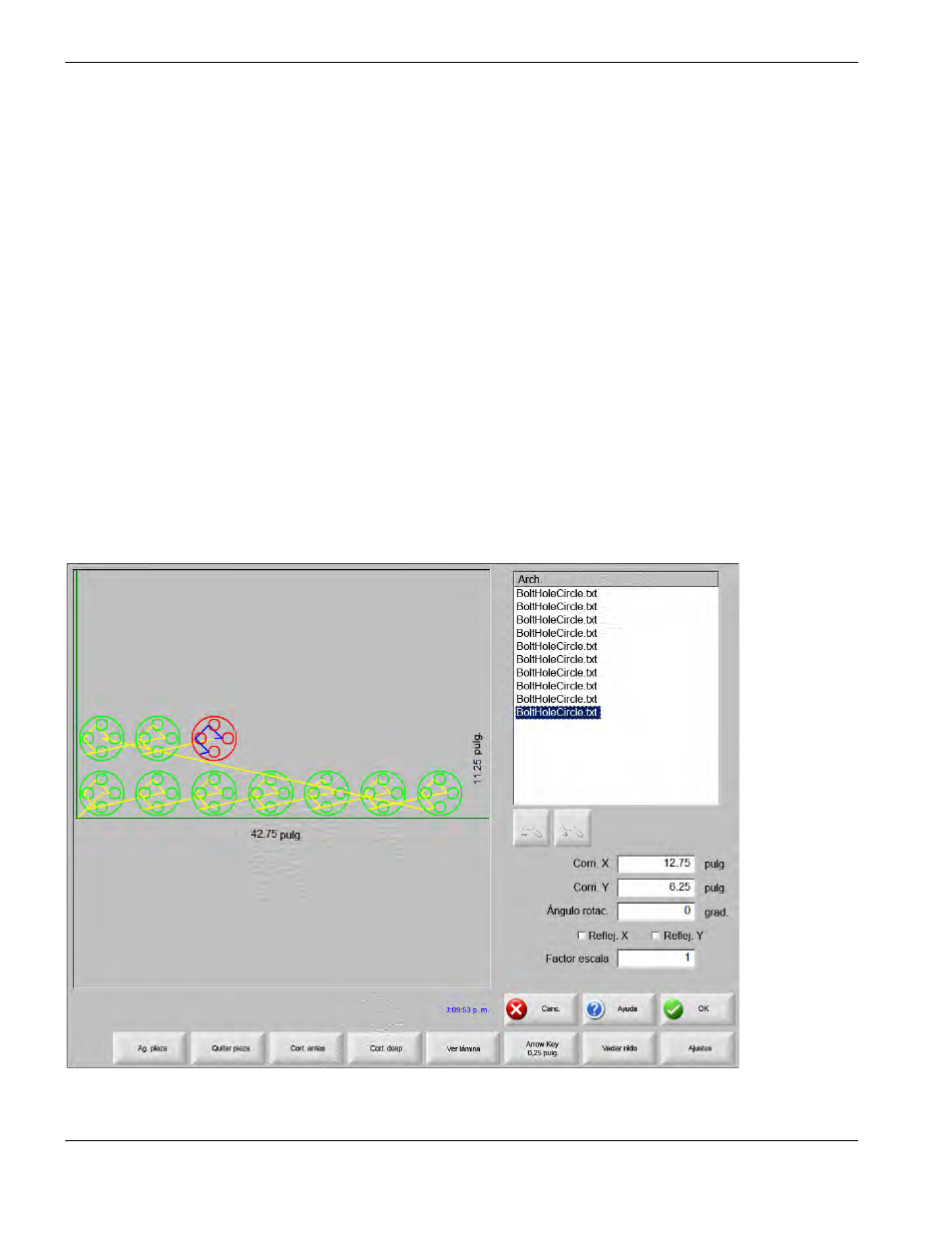

La vista principal de la pantalla la ocupa el recuadro mayor de la esquina superior izquierda. El borde de la placa se
muestra en verde oscuro. El tamaño de placa mostrado se basa en la información que se seleccionó en la pantalla Corte
(para abrir la pantalla Corte oprima la tecla programable Ajustes).
La esquina superior derecha de la pantalla muestra la lista de programas de pieza del nido en el orden de secuencia de
corte. Abajo, a la derecha, se muestra la información de posición y orientación de la pieza del programa de pieza
seleccionado, la que se puede manejar para usarla a medida que se agreguen piezas nuevas.
