Página 230
230
Phoenix Software V9.76.0 Manual del operador 806403
10 – Diagnóstico y localización de problemas
Ver un archivo de osciloscopio
Después de crear y guardar un archivo de registro, puede reproducirlo con fines de diagnóstico y localización
de problemas.
Para reproducir un archivo de registro de osciloscopio:
1. Vuelva a cargar el archivo siguiendo los pasos del procedimiento anterior.
2. Use las teclas programables que están al final de la pantalla para controlar el archivo:
oprima Rep. (reproducir) para ejecutar el archivo;
oprima Parar para cerrar el archivo;
oprima Pausa para detener momentáneamente el archivo;
oprima Adelan. rápido (avance rápido) para acelerar el archivo.
Sistema plasma HPR
Después de establecida la comunicación serie entre la fuente de energía y el CNC, las pantallas E/S y diagnóstico
remoto estarán accesibles a través de la pantalla Diagnóstico. Puede ver el estado de revisión del software de la fuente

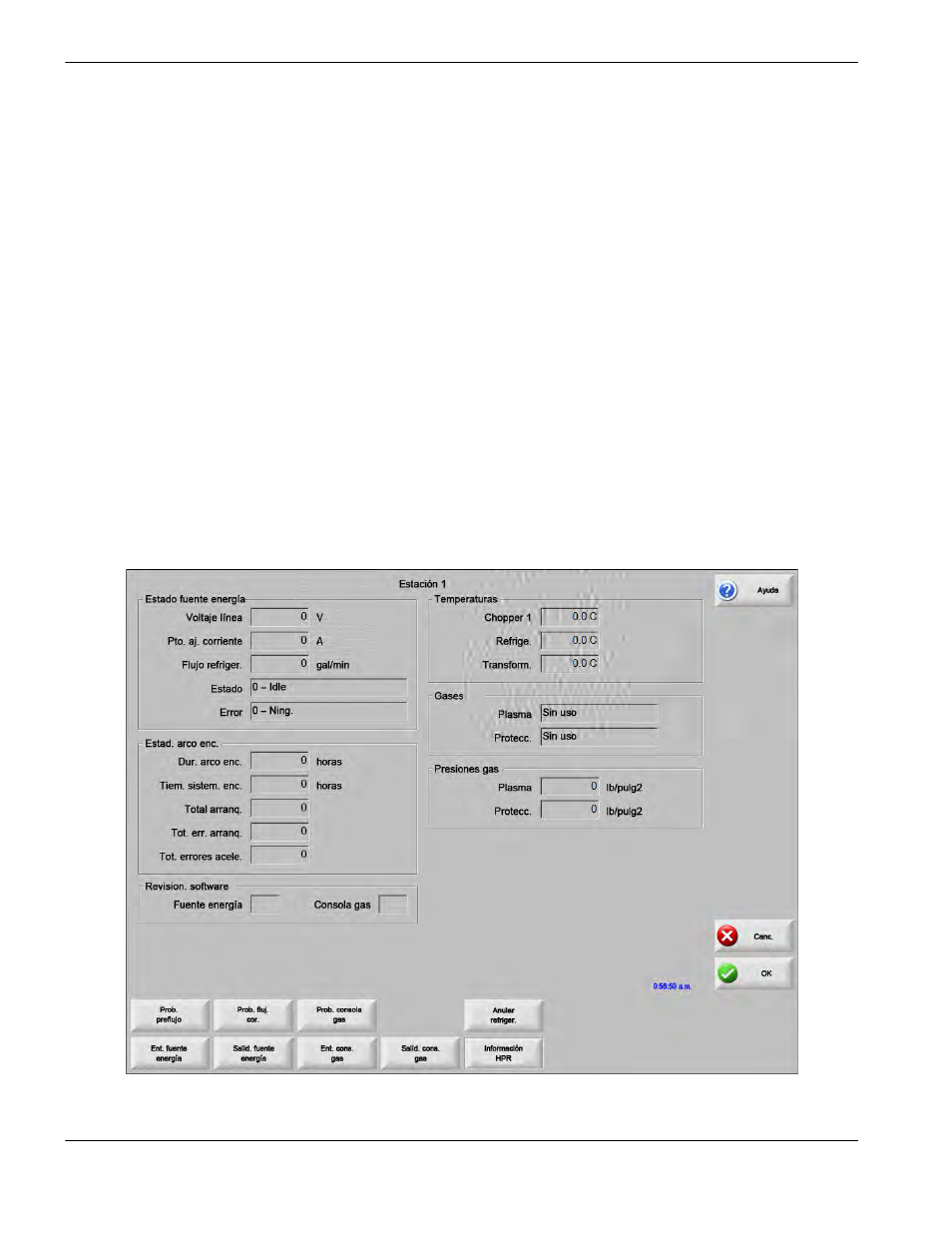

plasma, la presión de gas, el uso, las E/S y las herramientas remotas. La pantalla siguiente muestra los recuadros de
información de un sistema HPR.
