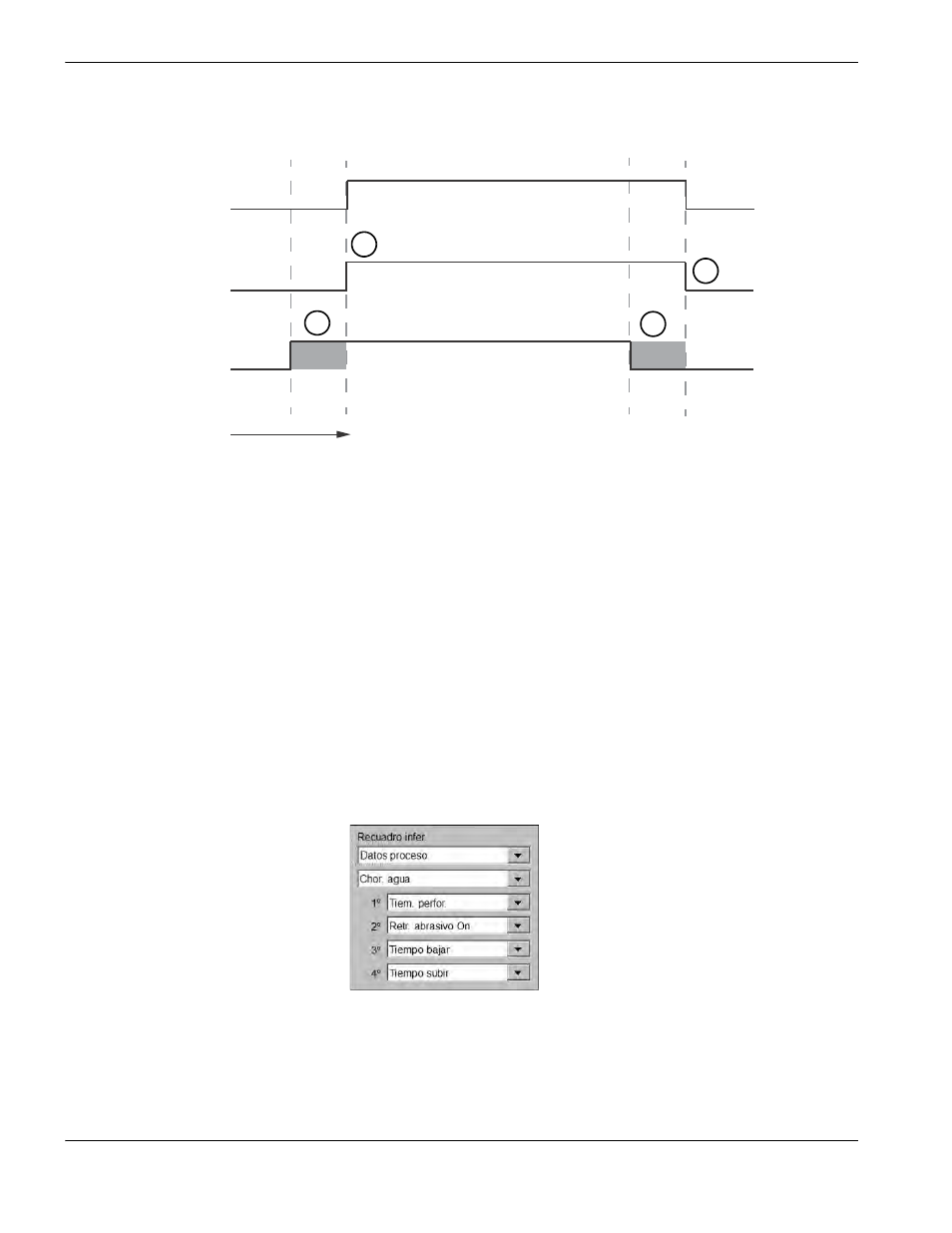

En el siguiente gráfico de tiempo se da un ejemplo de retardos negativos de abrasivo On y Off de un segundo.
Watch Window de chorro de agua
Puede ajustar Watch Window para ver los relojes durante el corte.
1. Elija Ajustes > Watch.
2. Seleccione Datos proceso en el Recuadro inferior (Recuadro infer.).
3. Debajo de Datos proceso, elija Chor. agua (chorro de agua).
4. Watch Window da 4 campos para Datos proceso (datos de proceso). Elegir en cada campo un reloj o parámetro.
5. Oprimir OK (aceptar) para guardar Watch Window. El CNC muestra los datos de proceso en la pantalla principal.
También puede cambiar los valores de algunos de los parámetros de proceso cuando se muestren en Watch
Window.
M07
M08
Salida control de corte
(agua On)
Salida control de abrasivo
(abrasivo On)
1
2
3
4
Avance máquina
Tiempo
1
Retardo de abrasivo On (-) empieza antes que flujo
de agua
2
Control de corte (flujo de agua) se pone On
después de transcurrir el retardo de abrasivo On
3
Retaso de abrasivo Off (-) apaga el abrasivo antes
de concluir el corte (M08)
4
Control de corte se pone Off después de transcurrir
el retardo de abrasivo Off
