4 – Disponer las piezas
Alinear piezas
Esta pantalla le permite:
Iniciar el Asistente Align.
Alinear la pieza actual con una de las cuatro esquinas de la placa. Esto es lo habitual con piezas que tienen un punto
de perforación interno, como una brida.
Acomodar placas oblicuas al alinear la pieza. Esto se usa normalmente con un nido de piezas que tiene un margen
de error reducido para colocar el nido en la placa.

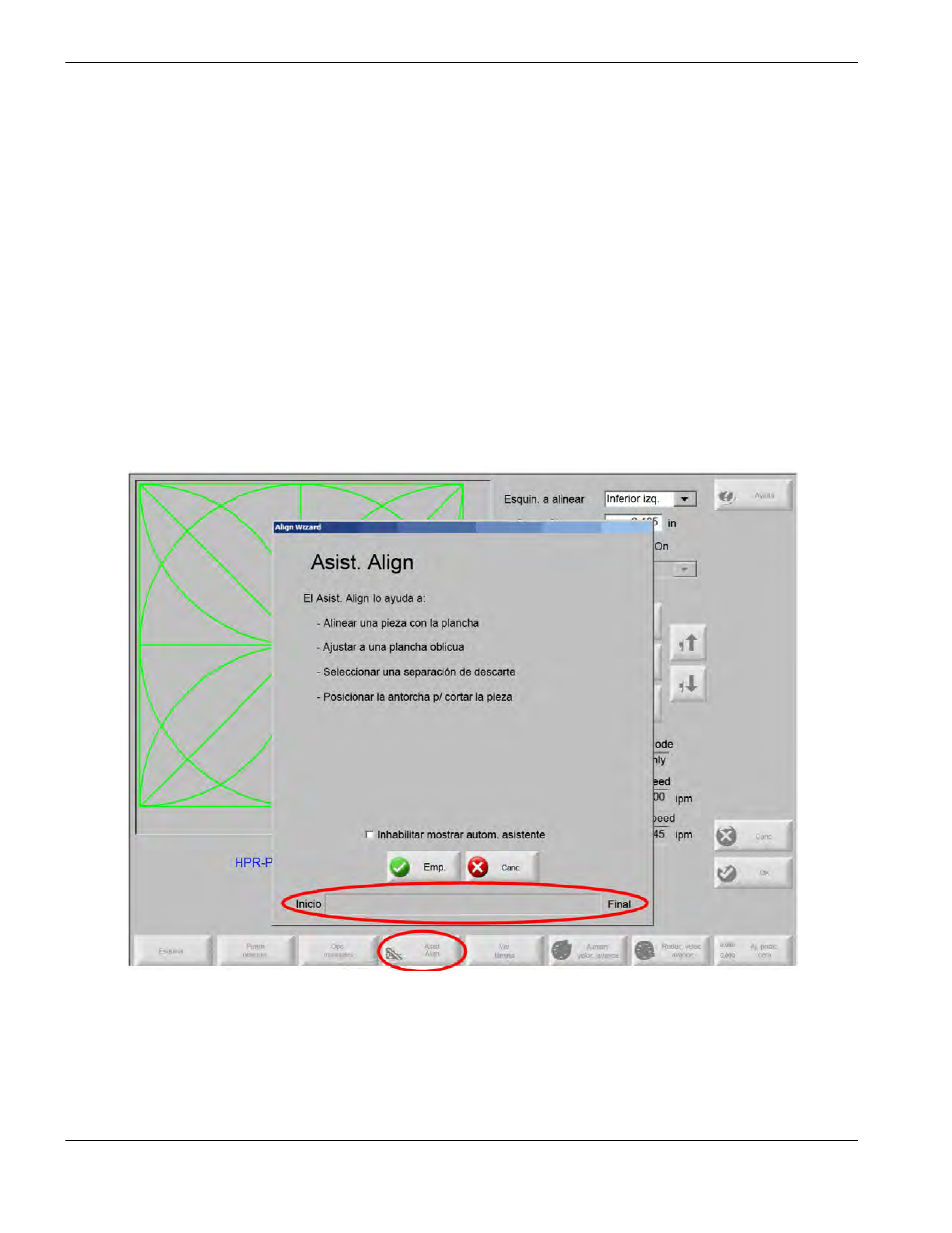

Asistente Align
El Asist. Align (asistente Align) automatiza la secuencia de operaciones para entrar las coordenadas de una placa oblicua
en la mesa y alinear las piezas con una placa oblicua o alineada.
El asistente Align se abre automáticamente en la pantalla Alinear o al oprimir la tecla programable Asist. Align (asistente
Align) de esta ventana.
A medida que trabaje con el asistente Align, él va haciendo un rastreo del progreso y lo muestra en una barra en la parte
de abajo de la ventana.
Puede optar por usar la antorcha o un puntero láser para alinear la placa. Si opta por el puntero láser, debe tener un valor
de corrimiento de los marcadores 10, 11 o 12 en la pantalla Ajustes especiales de por lo menos 1.
