Phoenix Software V9.76.0 Manual del operador 806403
227
10 – Diagnóstico y localización de problemas

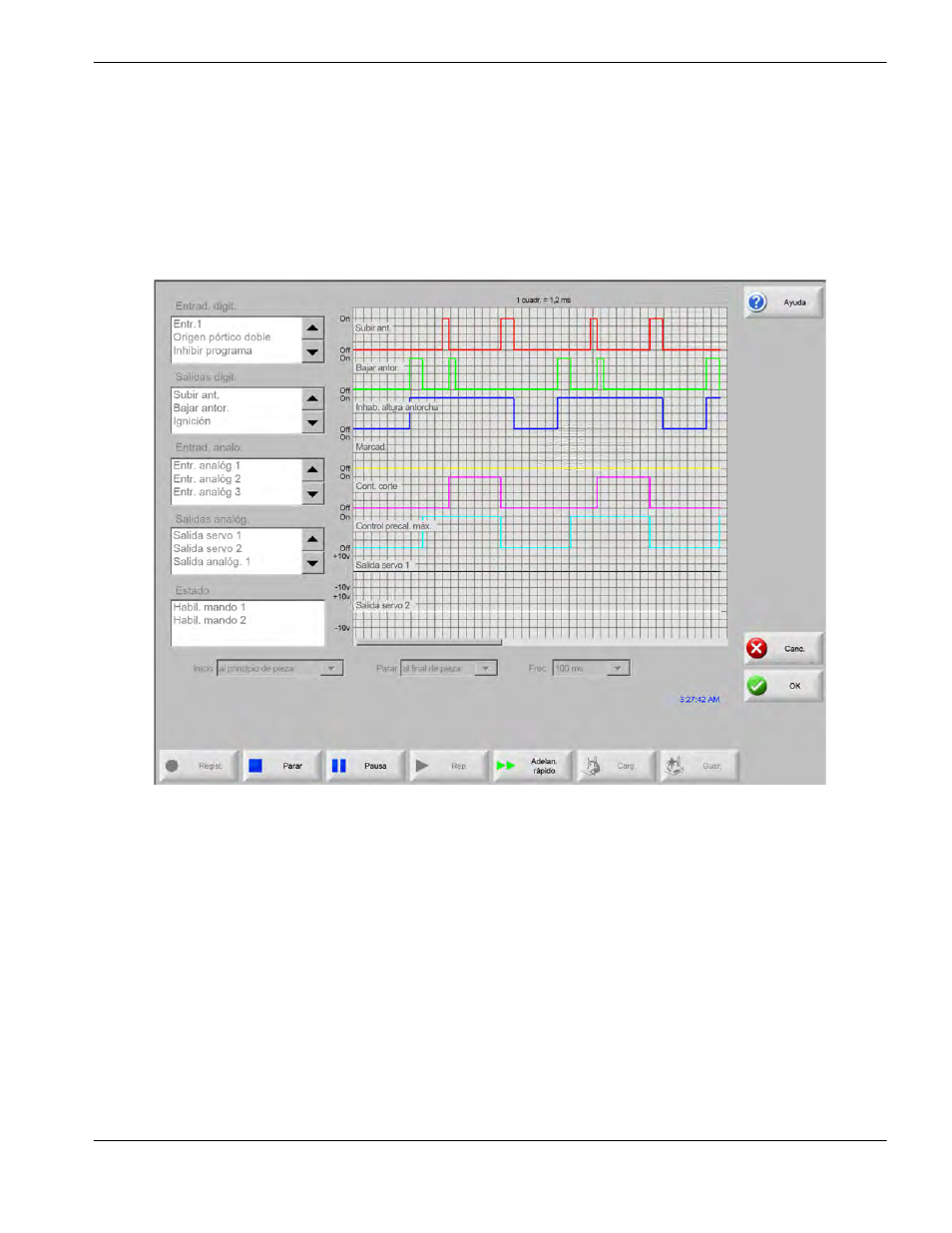

Usar osciloscopio y generador de funciones
El osciloscopio se puede usar para registrar las E/S, el voltaje de salida del servo a los amplificadores de mandos, las
entradas analógicas y el estado del mando cuando el CNC está operando. La cuadrícula representa la aceleración con
la que el generador de funciones registra los datos.
Puede configurar el osciloscopio de modo que lo ayude a entender mejor un problema con una entrada o salida, o para
registrar una función y ver en un gráfico el archivo de registro.
Para crear un registro de osciloscopio:
1. Haga doble clic en un elemento de alguno de los cuadros de desplazamiento a la izquierda para agregarlo a
la cuadrícula del osciloscopio. Puede agregar hasta ocho elementos.
2. Para quitar un elemento de la cuadrícula, haga doble clic en él en el cuadro de desplazamiento correspondiente.
3. En el cuadro de lista desplegable Inicio, seleccione el momento en que desea que el osciloscopio comience
a registrar.
4. En el cuadro de lista desplegable Parar, seleccione el momento en que desea que el osciloscopio termine
de registrar.
5. En la lista desplegable Frec. (frecuencia), seleccione los intervalos a los que desea que el osciloscopio registre
los datos que seleccionó.
