7 – Procesos y tablas de corte
Ajustar la perforación por etapas
Las tablas de corte láser de fibra óptica llevan un ciclo de perforación en varias etapas. La perforación por etapas
posibilita al láser hacer una perforación de pequeño diámetro a través de materiales gruesos. La perforación por etapas
solo se puede ajustar en el CNC por medio de la tabla de corte. No se pueden usar los códigos de proceso G59 para
seleccionar un ciclo de perforación por etapas. En la tabla de corte se dan valores de perforación por etapas para
materiales de 11 mm (1/2 pulg.) o más de espesor.
Para ajustar un ciclo de perforación por etapas, siga estos pasos:

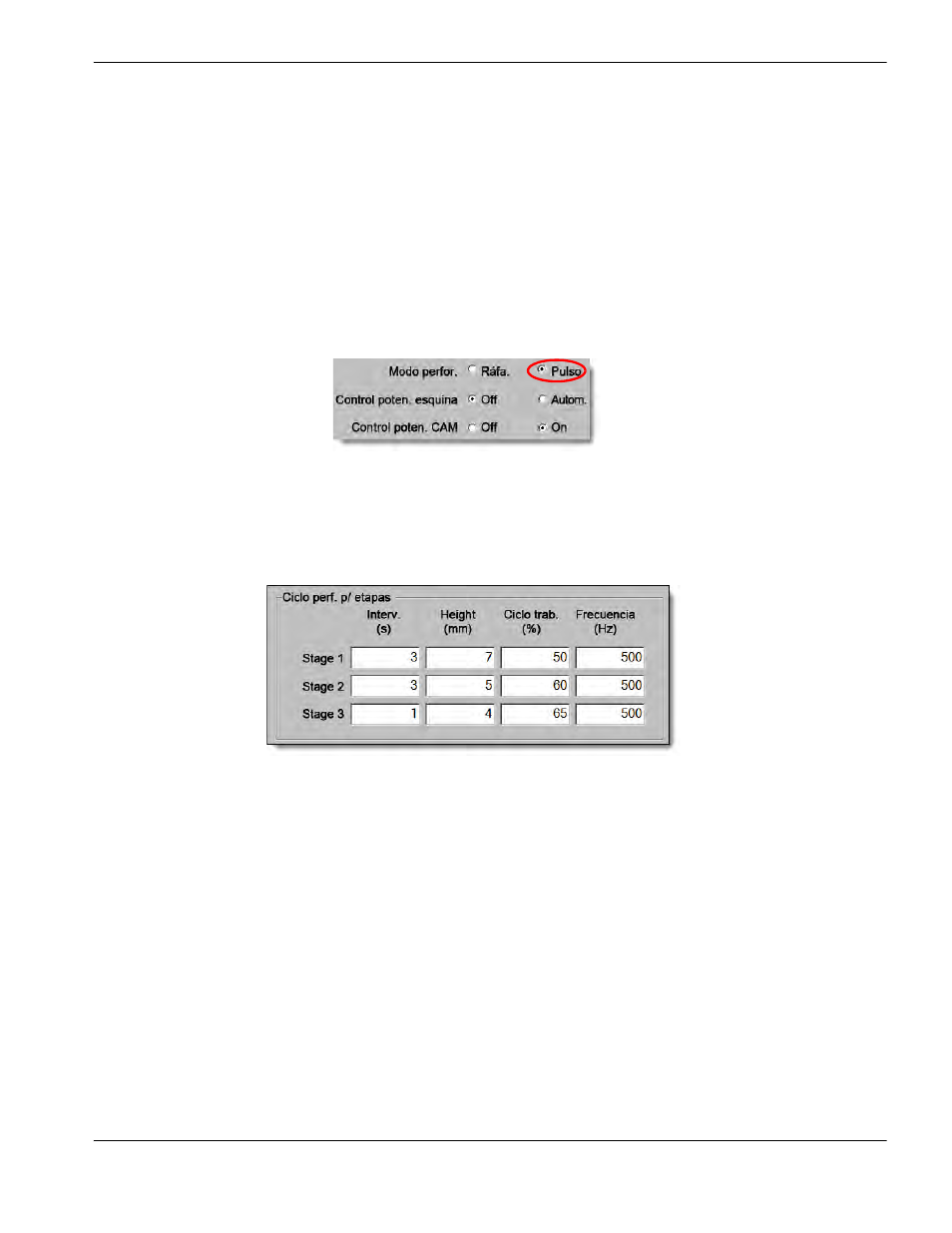

1. para abrir la pantalla Proceso láser de fibra óptica, seleccione Ajustes > Proceso
2. en Modo perfor. (modo de perforación), elija Pulso
3. seleccione OK para guardar el cambio a la pantalla Proceso láser de fibra óptica
4. oprima la tecla programable Tabla corte láser de la pantalla Principal para ver los parámetros Ciclo perf. p/ etapas
(ciclo de perforación por etapas) de su tabla de corte. El siguiente ejemplo muestra el ciclo de perforación por
etapas de un proceso de corte a 2000 W
En cada etapa se hace la perforación por el Intval. prog. (intervalo programado) a la altura especificada.
Ciclo trab.: (ciclo de trabajo) es un porcentaje de la potencia de corte (Pot. corte). Por ejemplo, si Pot. corte es
2000 W y Ciclo trab. es 50%, el láser de fibra óptica cortará a 1000 W (potencia de corte por ciclo de trabajo).
Frecuencia es igual a los ciclos por segundo con que el láser emitirá pulsos al nivel de potencia de la
perforación por etapas.
En el ejemplo anterior, en la etapa 1 el láser de fibra óptica emitirá 500 pulsos por segundo a 1000 W en un
intervalo de 3 segundos y a una altura de 7 mm por encima de la pieza a cortar.
