Hypertherm Phoenix V9.76.0 Manual del usuario
Página 219
Phoenix Software V9.76.0 Manual del operador 806403
219
9 – Ajuste Command THC
Ajust. volt. arco Selecciona el voltaje del arco necesario para el material a cortar.
Altura corte Selecciona la distancia de corte respecto a la placa y ajusta la altura de corte inicial antes de activarse el
control voltaje del arco (Voltaje arco).
Distan. retracción Selecciona la distancia de retracción del THC cuando está configurado el modo retracción parcial.
Factor altura perfor. Factor de altura de perforación es un factor que, multiplicado por el valor de la altura de corte,
ajusta la distancia para la altura de perforación.
Corrien. cala. IHS Ajusta la fuerza de descenso del elevador a detectar en el momento que la antorcha haga contacto
con la placa durante el ciclo IHS. Es un factor relativo entre 1 y 10. Si el sensado óhmico de la boquilla está
en Off, se usa siempre la fuerza de detención limitada.
Vel. IHS Ajusta la fuerza de descenso del elevador durante el ciclo IHS. Es un factor relativo entre 1 y 10.
Vel. retor. orig. Determina la velocidad de retorno al origen o de retracción. Es un factor relativo entre 1 y 10.
Contac. óhm. boquilla Seleccione On para el Command THC cuando use el sensado por contacto óhmico para
detectar la placa durante el ciclo IHS.
Preflujo durante IHS Seleccione On para activar el preflujo durante el ciclo IHS.
Det. autom. sang. Ponga en On la detección automática de sangría para reducir la posibilidad de que la antorcha se
estrelle contra la placa. Si esta función está habilitada, el THC detecta los cambios súbitos de voltaje del
arco al cruzar una ruta de sangría y paraliza el THC.
Borrar error Esta tecla programable le permite borrar un error en la caja de control del Command THC. Después de
oprimir la tecla programable, en el CNC aparece un mensaje mostrándole la descripción del error.
Prue. elev. Oprima la tecla programable Prue. Elev. (probar elevador) para ordenar al elevador de antorcha bajar a la
placa, detectarla y retraerse a la altura de perforación.

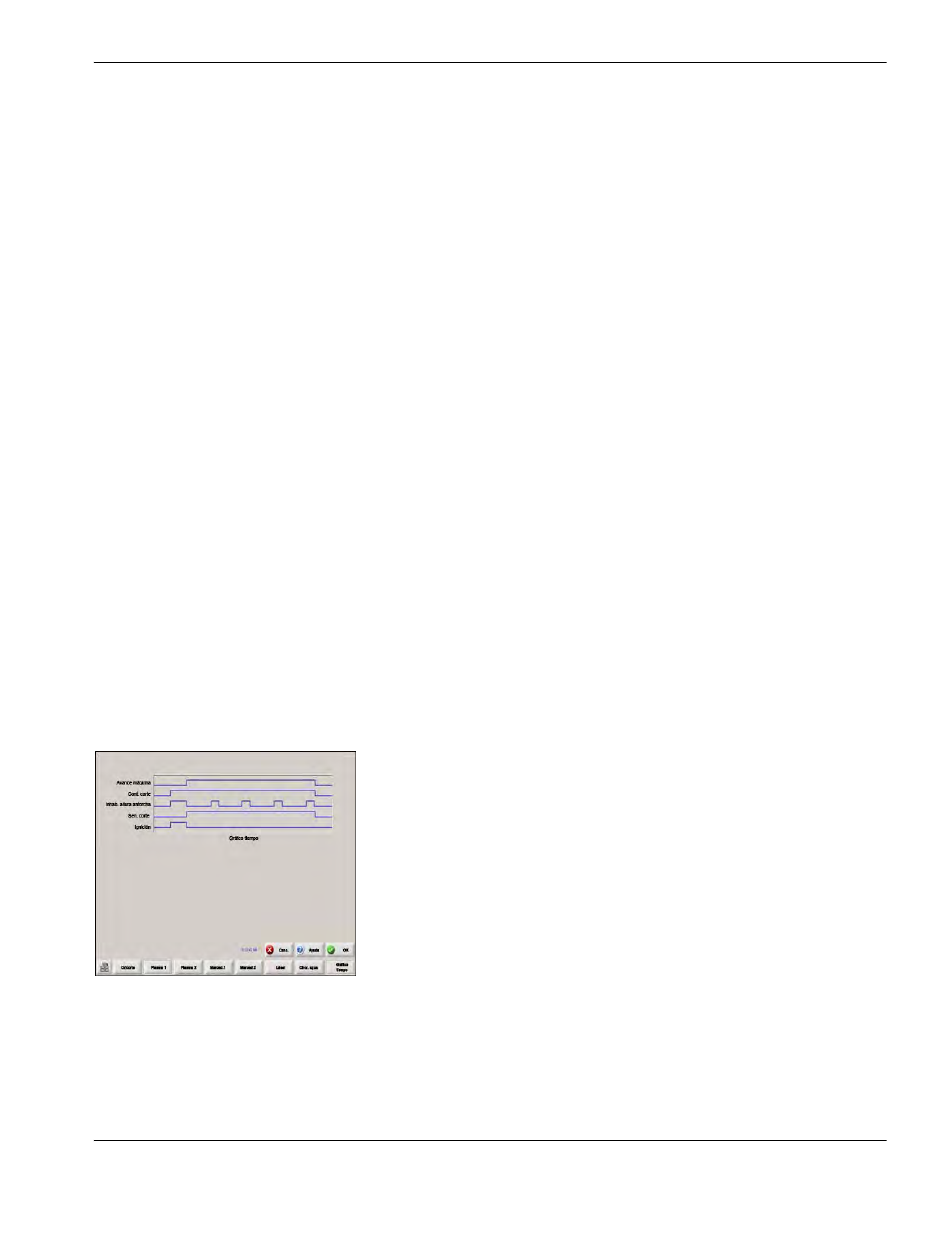

Diagra. tiempo Presione la tecla programable Diagra. tiempo para ver el gráfico de tiempo de los parámetros del proceso.
