4 – Disponer las piezas
Alinear manualmente las piezas

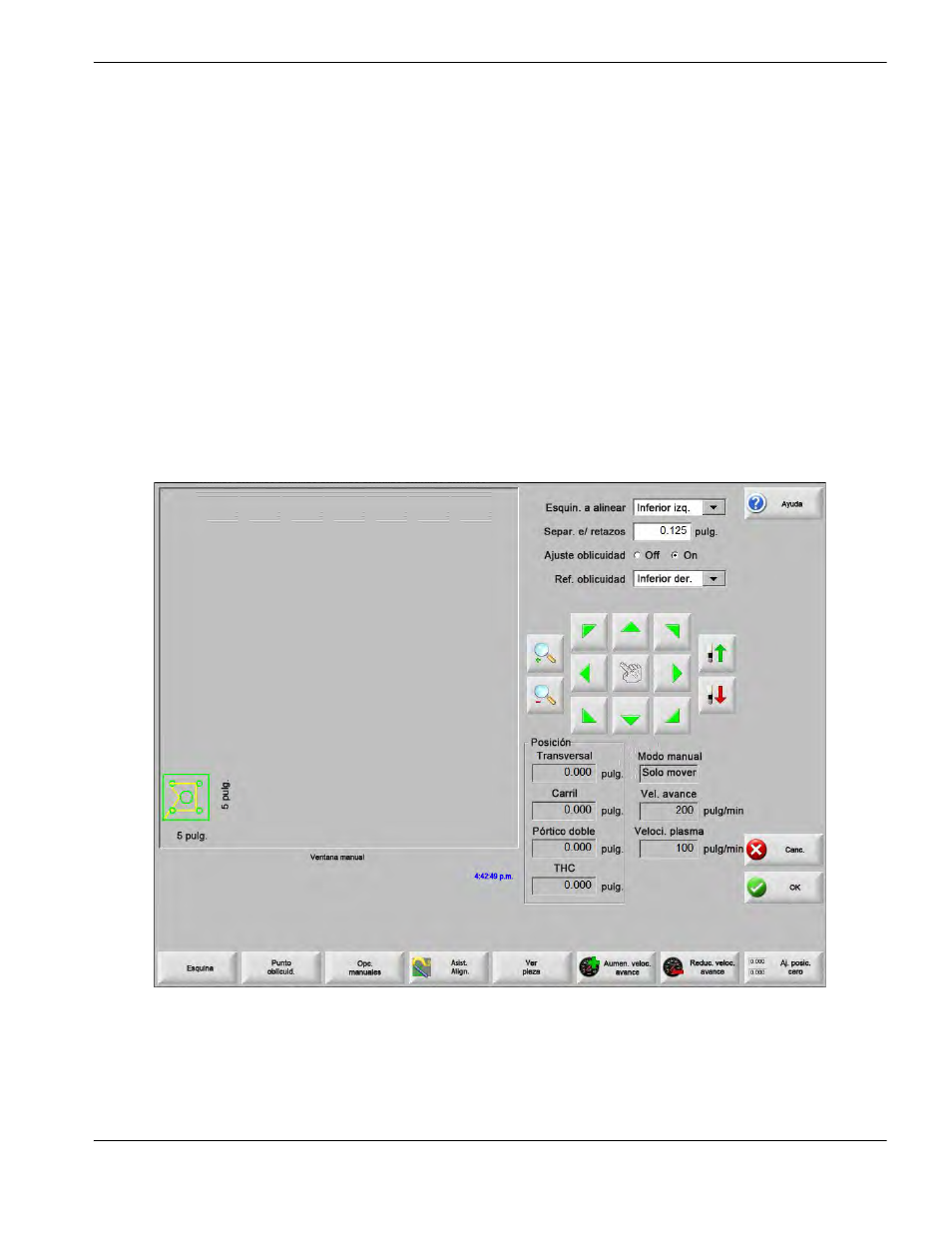

Para alinear manualmente una pieza con la placa:
1. Asignar los parámetros necesarios para alinear la pieza que están en la esquina superior derecha de la pantalla.
2. Mover la antorcha a la primera esquina (Esquin. a alinear) usando las teclas de avance sucesivo.
3. Oprimir la tecla Esquina.
4. Si se va a alinear una pieza, ir al paso 7.
5. Mover la antorcha a un punto a lo largo del borde de la placa en dirección a la referencia de oblicuidad (Ref.
oblicuidad) seleccionada.
6. Oprimir la tecla programable Punto oblicuid. (punto de oblicuidad).
7. Oprimir OK. La máquina se moverá al punto inicial de la pieza en cuestión, volverá de nuevo a la pantalla Principal
y estará lista para el corte.
Esquin. a alinear Selecciona la esquina de la placa con la que se va a alinear la pieza.
Separ. e/ retazos Es la separación entre el borde de la placa y la pieza que el control agregará al moverse al punto
inicial de la pieza.
Ajuste oblicuidad Determina si el control va a ajustar la oblicuidad de la placa al ejecutar la función alinear.
