INSTALACIÓN
HySpeed HSD130 RHF Manual de Instrucciones 3-39

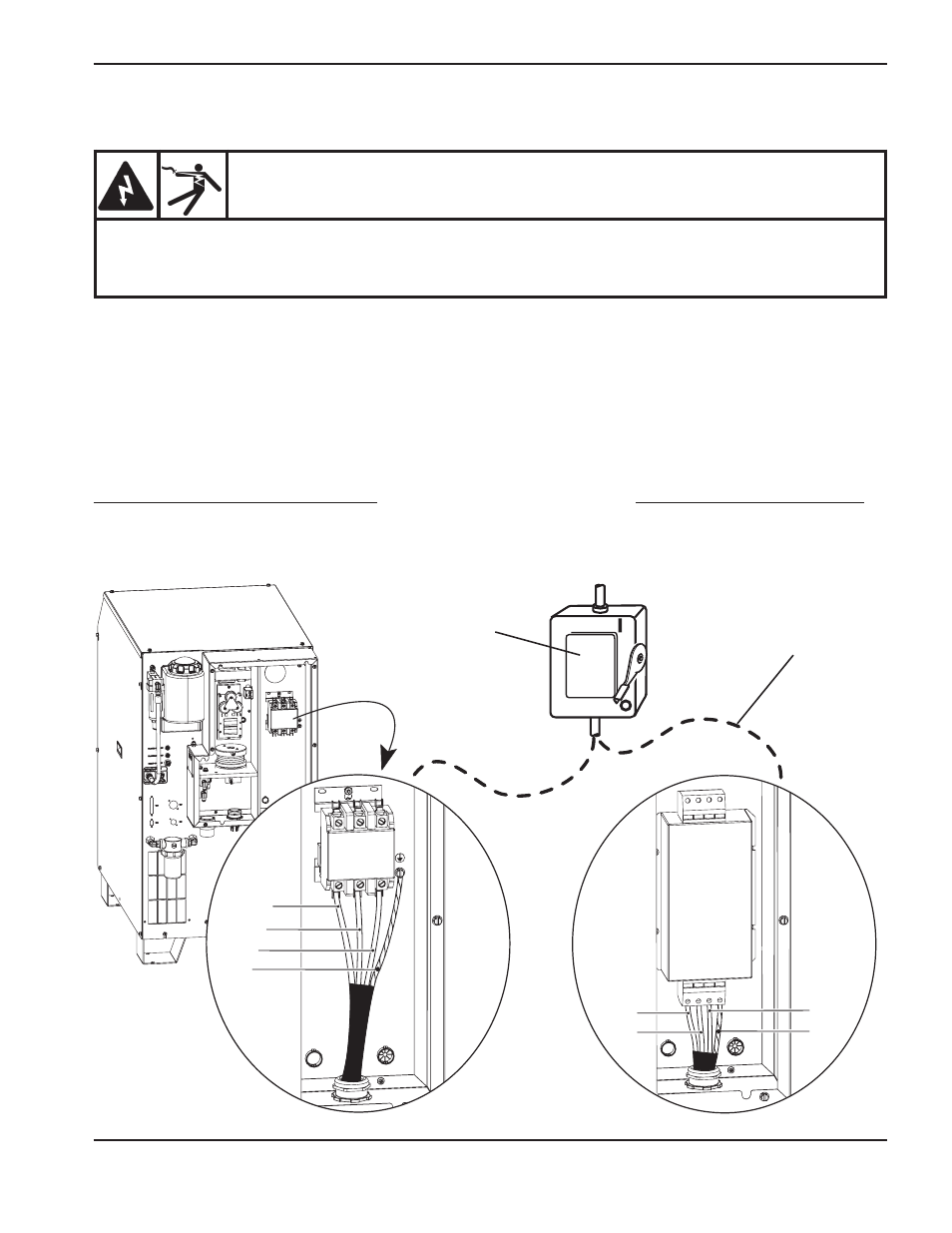

Conectando la potencia
1. Instale el cable de potencia a través del protector del cable en la parte de atrás de la fuente de energía.
2. Conecte la conexión a tierra (PE) al terminal GROUND (tierra) como se muestra abajo.
3. Conecte los cables de potencia (energía) a los terminales como se muestra abajo.
4. Verifique que el interruptor de desconexión de la línea esté en la posición OFF (apagado) y se lo mantenga en la
posición “OFF” mientras se haga la instalación del sistema
5. Conecte todos los cables del cordón de potencia primaria al interruptor de desconexión de línea siguiendo los
códigos eléctricos nacionales o locales
Interruptor de
desconexión
de línea
Cable de
potencia
L1
GND
(Tierra) L2
L3
L1
GND
(Tierra)
L2
L3
Fuente de energía no CE Fuente de energía CE
L1 = Blanco
L2 = Rojo
L3 = Negro
GND = Verde
(Tierra)
PELIGRO
LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR
El interruptor de conexión de línea debe estar en posición “Apagado” antes de hacer las conexiones
del cable de energía. En Estados Unidos, use un procedimiento de “bloqueo y rotulación” hasta que el
servicio o mantenimiento haya sido completado. En otros países, siga los procedimientos adecuados
de seguridad locales o nacionales.
Colores de alambres norteamericanos
U = Negro
V = Blanco
W = Rojo
(PE) Tierra = Verde/Amarillo Colores de alambres europeos
U = Negro
V = Azul
W = Café
(PE) Tierra = Verde/Amarillo
