INSTALACIÓN
HySpeed HSD130 RHF Manual de Instrucciones 3-35

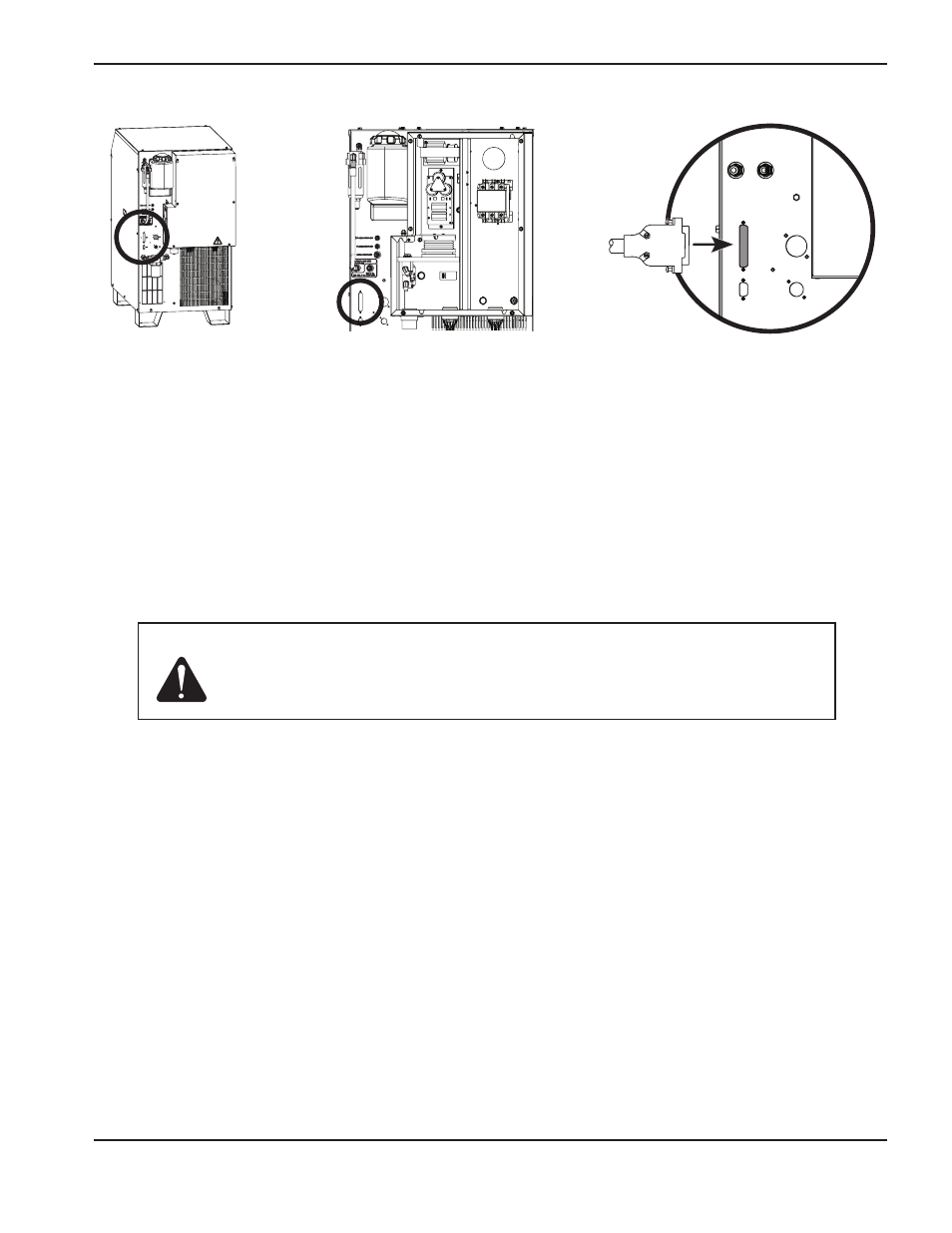

Notas a la lista del camino que toman de los cables de interface CNC
Nota 1. Las entradas son bobinas de relevador. Requieren 24 VDC a 8,3 mA ó clausura de contacto seco.
Nota 2. Las salidas son aisladas ópticamente, son transistores con colector abierto. La capacidad máxima es 24 VDC
a 10 mA.
Nota 3. CNC +24 VDC provee 24 VDC a 200 mA máximo. Se requiere empalme o puente en J300 para usar energía
de 24 V.
Precaución: El cable CNC debe ser construido usando cable con protección de
360 grados y cubierta metálica con conectores a cada extremo. Se debe
terminar la protección a las cubiertas de metal en cada fin para asegurar
buena conexión a tierra y proveer la mejor protección.
