INSTALACIÓN
HySpeed HSD130 RHF Manual de Instrucciones 3-29

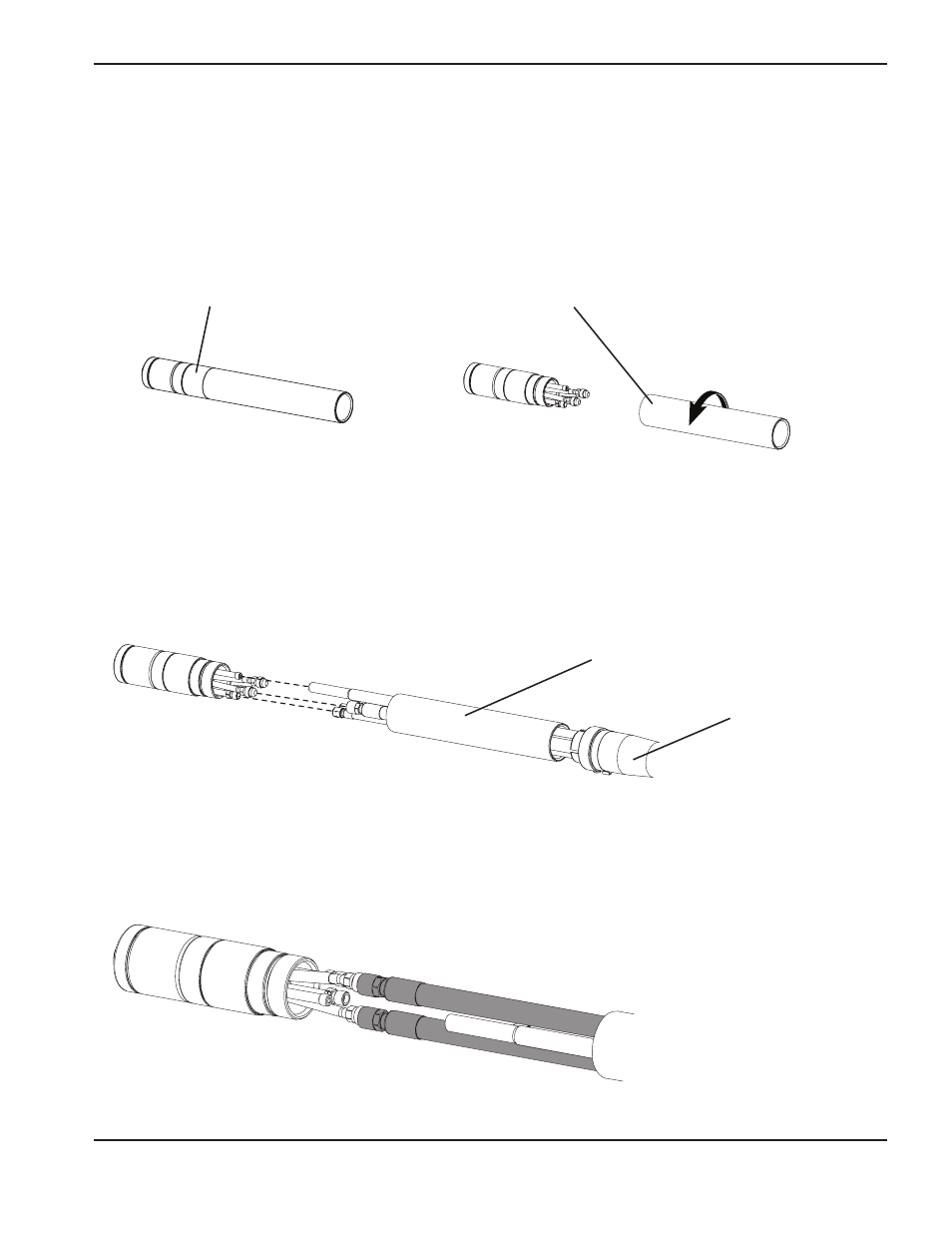

Conexión de la antorcha a sus mangueras
1. Guíe los cables a través del riel para cables en la mesa. Deje 2 m de los cables sueltos al final de la antorcha para
instalar la antorcha.
2. Mantenga la antorcha en su lugar y retire del conjunto antorcha la camisa de montaje.
3. Empuje hacia atrás la cubierta trenzada y deslice la manga sobre las mangueras. Alinee la antorcha con las
mangueras en el conjunto de cables y mangueras. Se las ha unido con cinta adhesiva para prevenir que se
retuerzan.
4. Conecte las mangueras refrigerantes a la antorcha. Rojo se conecta a rojo. Use 2 llaves para ajustar accesorios de
gas y refrigerantes.
Cubierta trenzada
Manga
