INSTALACIÓN
3-14 HySpeed HSD130 RHF Manual de Instrucciones

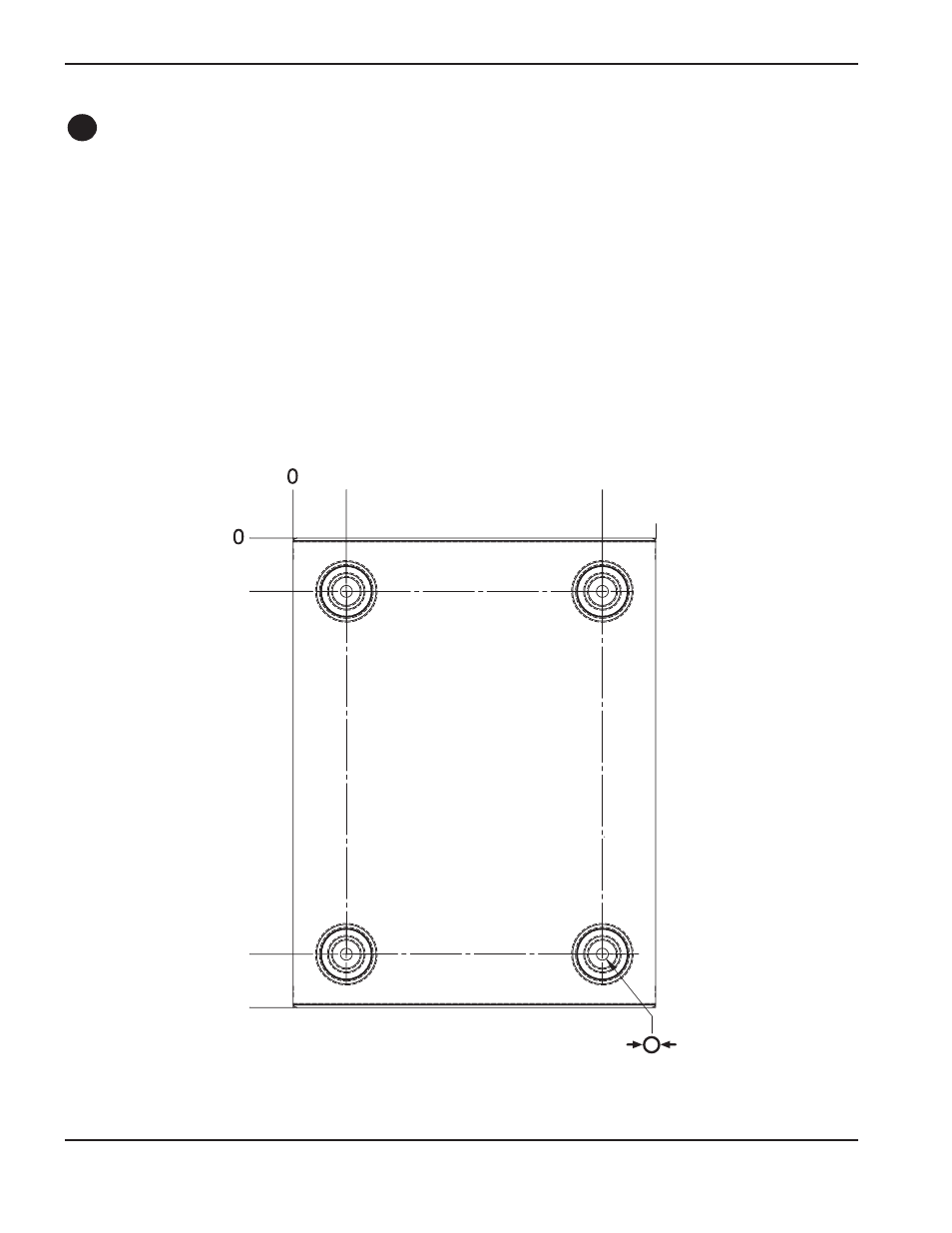

Instalar la consola de ignición
• Haga el montaje de la consola de ignición en el puente (pórtico)
• Deje espacio despejado para quitar la tapa superior para darle servicio.
B
7 mm
(4)
32 mm
32 mm 184 mm
279 mm
248 mm
216 mm
Nota: Verifique la orientación de la manguera antes de colocar las mangueras de refrigeración. Los
acoples son diferentes en el extremo de la consola de ignición y el extremo de la fuente de energía
en cada manguera. La etiqueta marcada IGN CSL en el extremo de cada manguera, indica que este
es el extremo que se conecta a la consola de ignición.
