INSTALACIÓN
HySpeed HSD130 RHF Manual de Instrucciones 3-19
Fuente de energía a la válvula de cierre
Cable de solenoide de válvula de cierre
4
8
1
7
3 2
5 6
9 10 11
14 13 12
AC
B
Extremo B Extremo A (patillas/macho)

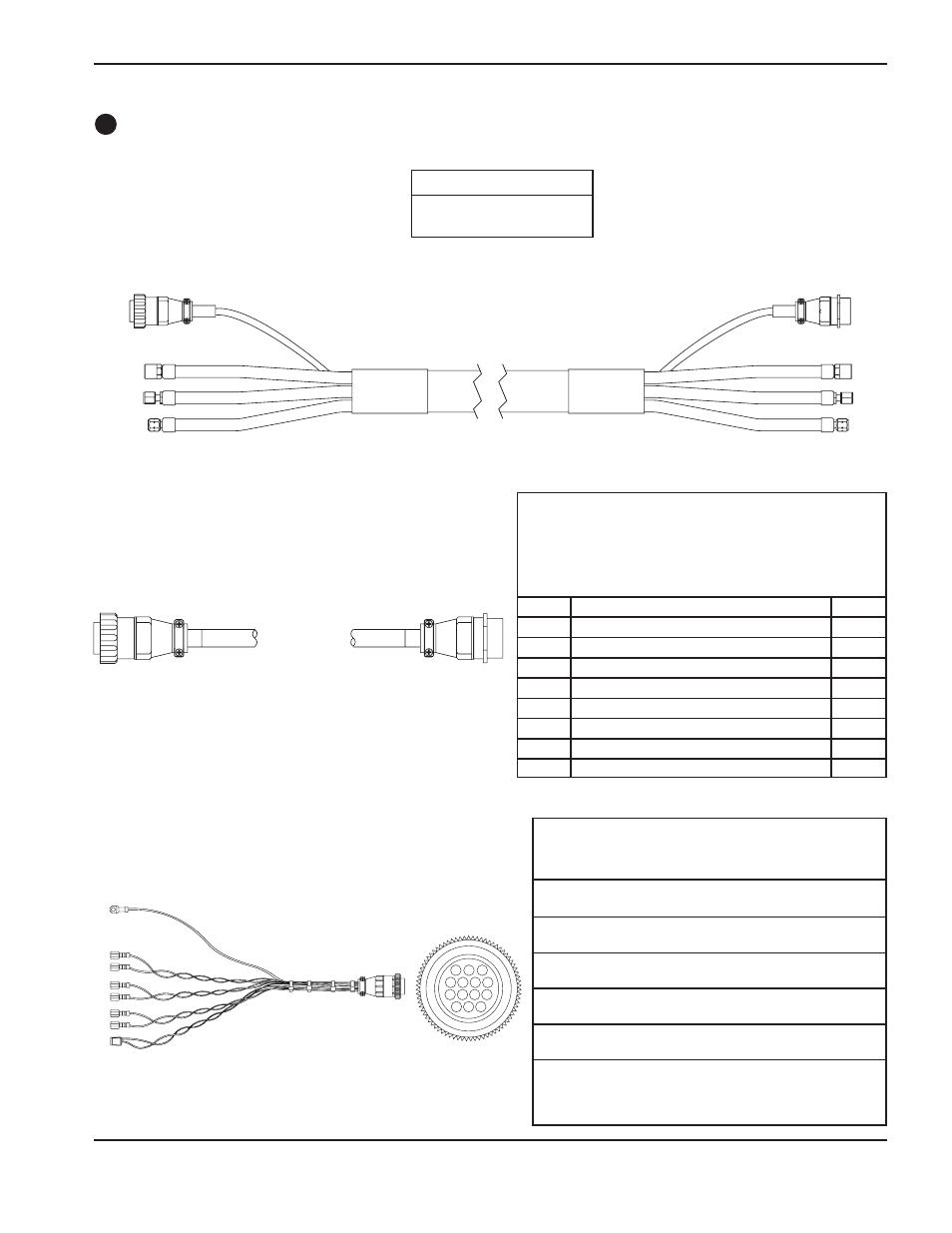

Montaje de cable y manguera de la fuente de energía a la válvula
de cierre 1
Lista de señales de cable – Fuente de energía al cable de
la válvula de cierre
Extremo de la Extremo de la
fuente de energía válvula de cierre
Núm. de Núm. de
patilla Descripción patilla
1 Protección de 120 VAC-eléctricamente vivo 1
2 120 VAC retorno – protección 2
3 Preflujo de plasma de 120 VAC-eléctricamente. vivo 3
4 Preflujo de plasma de 120 VAC retorno 4
5 Flujo de corte por plasma de 120 VAC –eléctricamente vivo 5
6 Flujo de corte por plasma de 120 VAC retorno 6
7 Respiradero plasma de 120 VAC - caliente 7
8 Respiradero de 120 VAC retorno 8
9 Toma a tierra 9
Lista de señales de cable – cable de solenoide de válvula de
cierre al cable de la válvula de cierre.
Función Extremo B Color Extremo A
Protección A Azul 1
C Azul 2
Plasma P Rojo/Negro 3
Preflugo P Rojo 4
Plasma P Rojo/Negro 5
Flujo de corte C Rojo 6
Respiradero V Rojo/Negro 7
V Rojo 8
Sin uso 9
Sin uso 10
Tierra Tierra Verde/Amarillo 11
Tierra 12
Tierra 13
Tierra 14
No. de pieza Largo
228053 7.5 m (25 ft)
228054 15 m (50 ft)
A la fuente de energía Al cable solenoide de la válvula de cierre
Patillas/macho Enchufes/hembra
