INSTALACIÓN
HySpeed HSD130 RHF Manual de Instrucciones 3-27

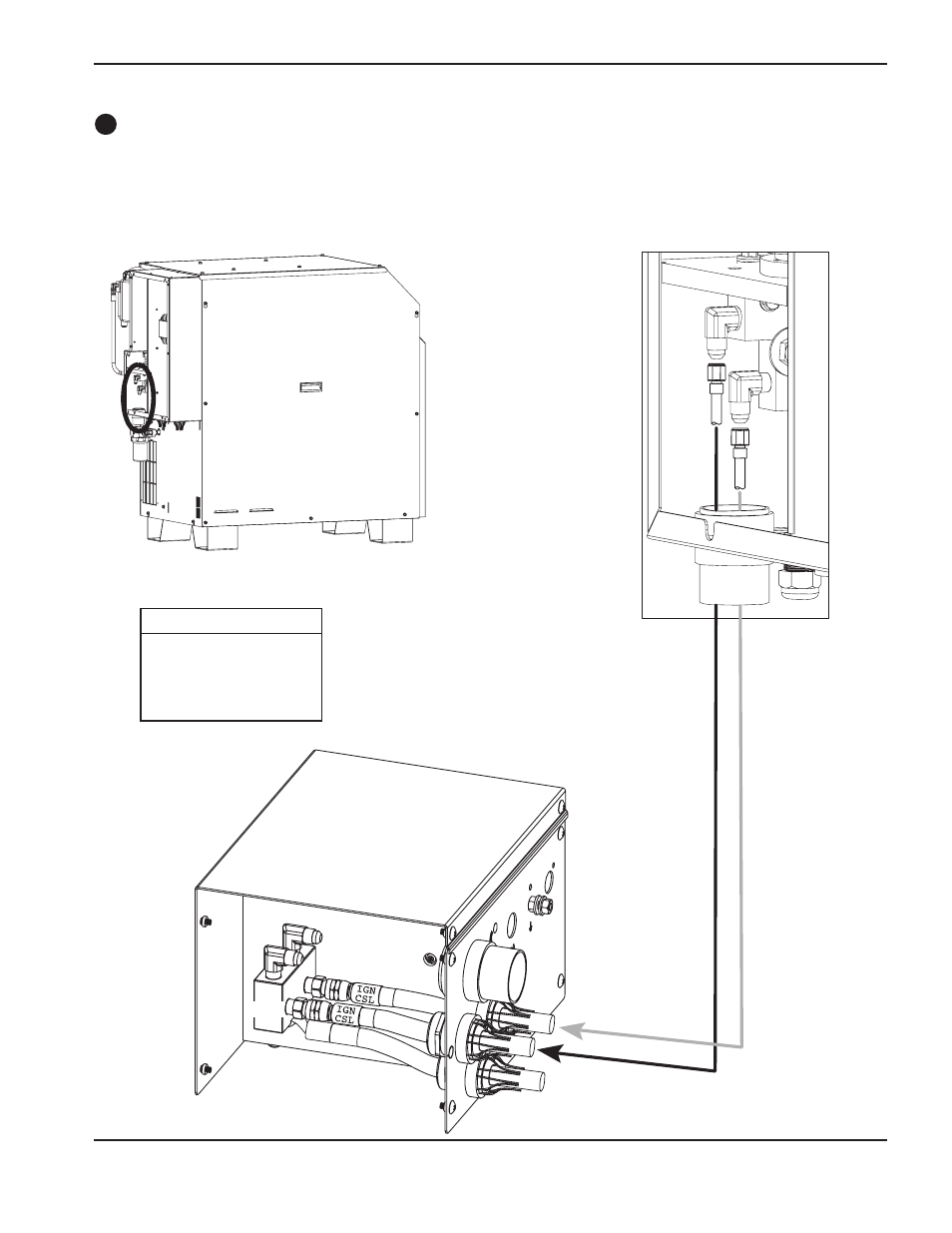

Mangueras del refrigerante de la consola de ignición 5
Rojo
Rojo
No. de pieza Largo
228157 7.5 m (25 ft)
228158 15 m (50 ft)
228159 23 m (75 ft)
228160 30.5 m (100 ft)
228161 38 m (125 ft)
Verde
Nota: Verifique la orientación de la manguera antes de colocar las mangueras de refrigeración. Los
acoples son diferentes en el extremo de la consola de ignición y el extremo de la fuente de energía
en cada manguera. La etiqueta marcada IGN CSL en el extremo de cada manguera, indica que este
es el extremo que se conecta a la consola de ignición.
