Página 71: Cable de potencia
INSTALACIÓN
3-38
HySpeed HSD130 RHF
Manual de Instrucciones
Interruptor de desconexión de línea
El interruptor de desconexión de línea sirve como un aparato para desconectar (aislar) el
suministro de voltaje. Instale el interruptor cerca de la fuente de energía para tener acceso fácil
al operario.
Debe realizar la instalación un electricista licenciado y según códigos nacionales y locales que
se apliquen.
El interruptor debería:
• aislar el equipo eléctrico y desconectar todos los conductores eléctricamente vivos del
suministro de voltaje cuando esté en la posición “OFF” (apagada)
• tener una posición “OFF” y una posición “ON” (encendida) marcada claramente con
“O” (OFF) y “I” (ON)
• tener una manija de operación externa capaz de poderse trabar en la posición “OFF“ o tener un mecanismo
operado por fuerza que sirve como una parada de emergencia
• tener fusibles de función demorada instalados para la capacidad apropiada (véase la tabla arriba).
Cable de potencia
El tamaño de los cables varía en la distancia del receptáculo desde el disyuntor o caja de conexión principal. Utilice un
cable de potencia de entrada tipo SO, de 4 conductores, con una capacidad de temperatura del conductor de 60º C.
La instalación debe ser llevada a cabo por un electricista diplomado y capacitado.
9

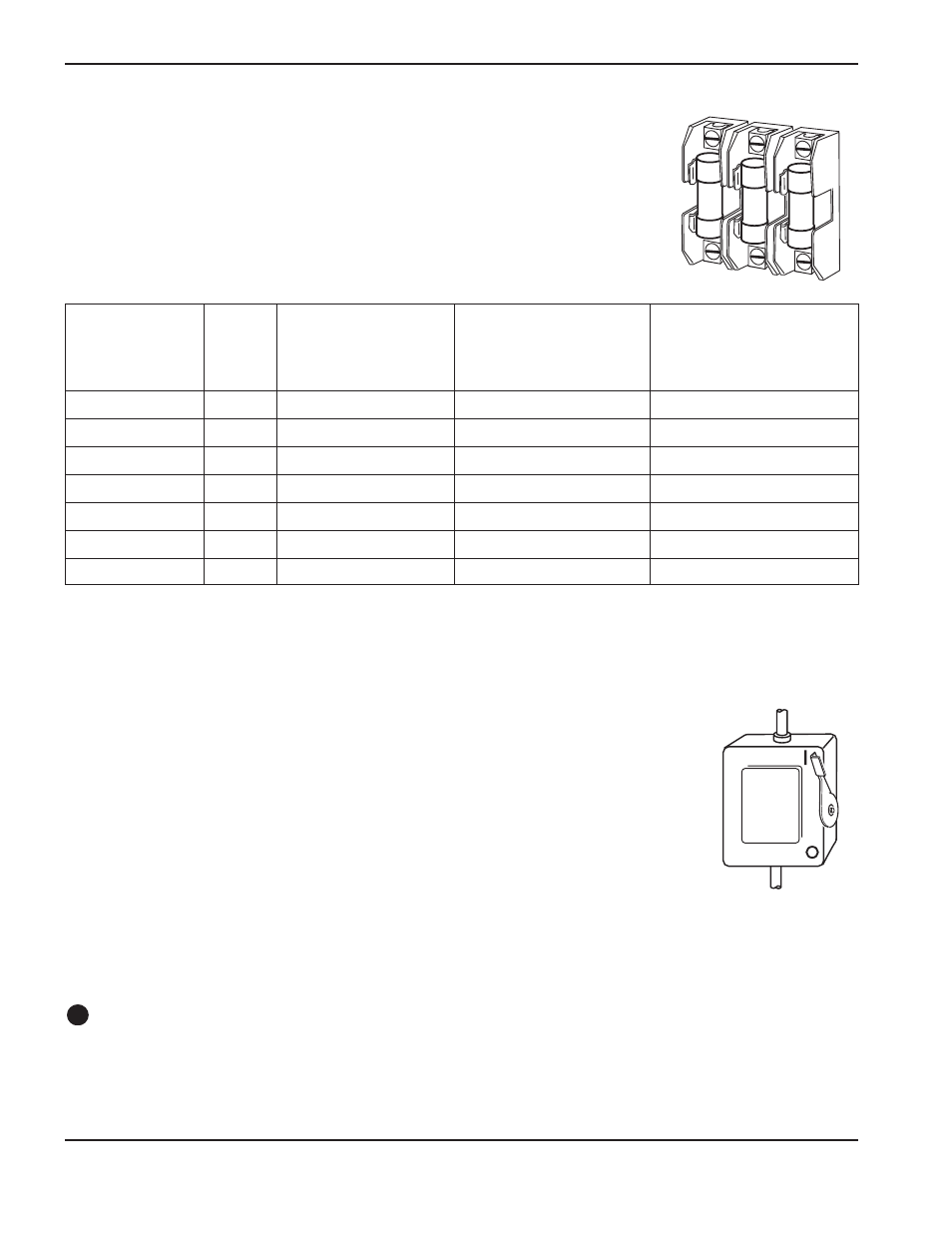

Requisitos de potencia eléctrica
General
Todo interruptor, fusible lento y cable de energía es provisto por el cliente y debe
escogerse como se señala en los códigos eléctricos nacionales y locales que se
apliquen. La instalación debe ser hecha por un electricista diplomado y licenciado. Use
un interruptor de desconexión de línea primaria para la fuente de energía.
FUSE
SWITCH BOX
Nota:
Las recomendaciones del tamaño del AWG del cable han sido tomadas de la tabla 310-16 del
folleto del National Electric Code (Código Eléctrico Nacional).
El tamaño de cable
Corriente de
Tamaño recomenda
recomendado para
Voltaje de
entrada a 19,5 kW
de fusible de
longitud máxima para 15 m
entrada
Fásico
de salida
acción lenta
Tazada para 60 °C
200/208 VCA
3
62/58 A
85 A
30 mm
2
(3 AWG)
220 VCA
3
56 A
80 A
30 mm
2
(3 AWG)
240 VCA
3
52 A
65 A
26 mm
2
(4 AWG)
400 VCA
3
32 A
40 A
10 mm
2
(8 AWG)
440 VCA
3
28 A
35 A
8 mm
2
(8 AWG)
480 VCA
3
26 A
35 A
8 mm
2
(8 AWG)
600 VCA
3
21 A
30 A
6 mm
2
(10 AWG)
