INSTALACIÓN
HySpeed HSD130 RHF Manual de Instrucciones 3-37

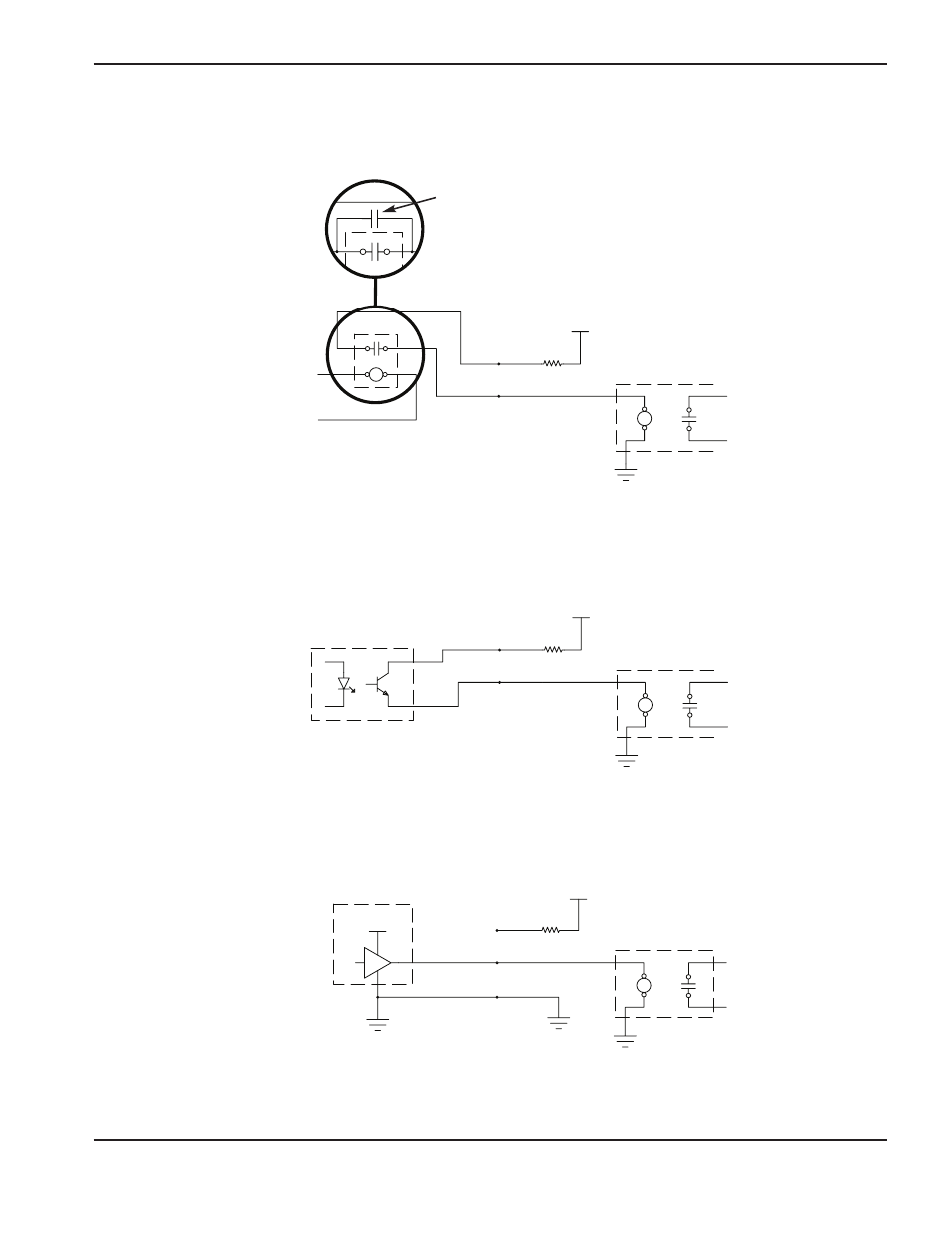

Ejemplos de circuitos de entrada
Salida de
CNC/PLC
Relevador externo
(CA ó CD)
1. Interface de relevador
+24 VCD
HSD
Tierra de
potencia
2. Interface de aparejador óptico
CNC/PLC
+24 VCD
HSD
Tierra de
potencia
Transistor-output
optocoupler
24 VCD
CNC/PLC +24 VCD
HSD
Tierra de
potencia Tierra de
potencia
Impulsador activo alto
3. Interface de salida amplificada
Nota: La vida útil del relevador externo puede mejorarse
añadiéndole un condensador de poliéster metalizado
(0,022µF 100V o más alto) en paralelo con los contactos
del relevador.
