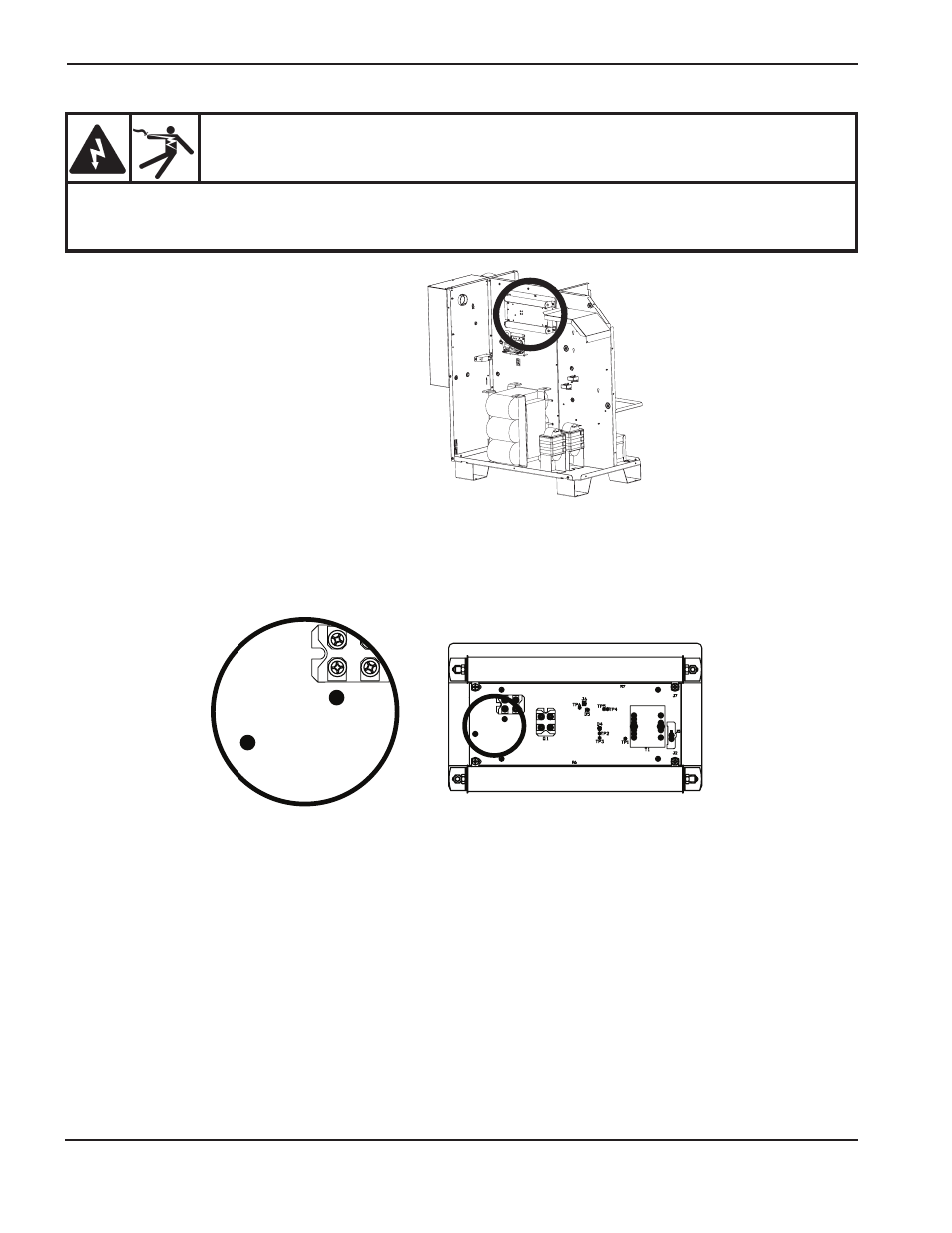

MANTENIMIENTO
5-40 HySpeed HSD130 RHF Manual de Instrucciones
Prueba de cables de la antorcha
1. APAGUE por completo el sistema.
2. Localice el controlador del arco piloto.
TO WORK
TO NOZZLE
J3
J4
TO WORK
TO NOZZLE
J3
J4
3. Instale un alambre de puente provisional entre J4 (work) y J3 (nozzle) en el circuito de inicio PCB1.
4. Mida el valor de ohmios entre la boquilla y la placa. La lectura debe ser menor a 3 ohmios. Una medida de más de 3
ohmios indica una conexión defectuosa entre la antorcha y la consola de ignición o entre la consola de ignición y la
fuente de energía.
5. Verifique que el alambre del arco piloto el cable de la antorcha no esté dañado. Si lo está, reponga el cable. Si no
está dañado, reponga el cabezal de la antorcha.
PELIGRO
PELIGRO DE DESCARGA: Tenga siempre cautela extrema al dar servicio a la fuente de energía cuando
esté enchufada y se hayan retirado las cubiertas. Voltajes peligrosos existen dentro de la fuente de
energía la cual podría causar lesiones o muerte.
