MANTENIMIENTO
HySpeed HSD130 RHF Manual de Instrucciones 5-29

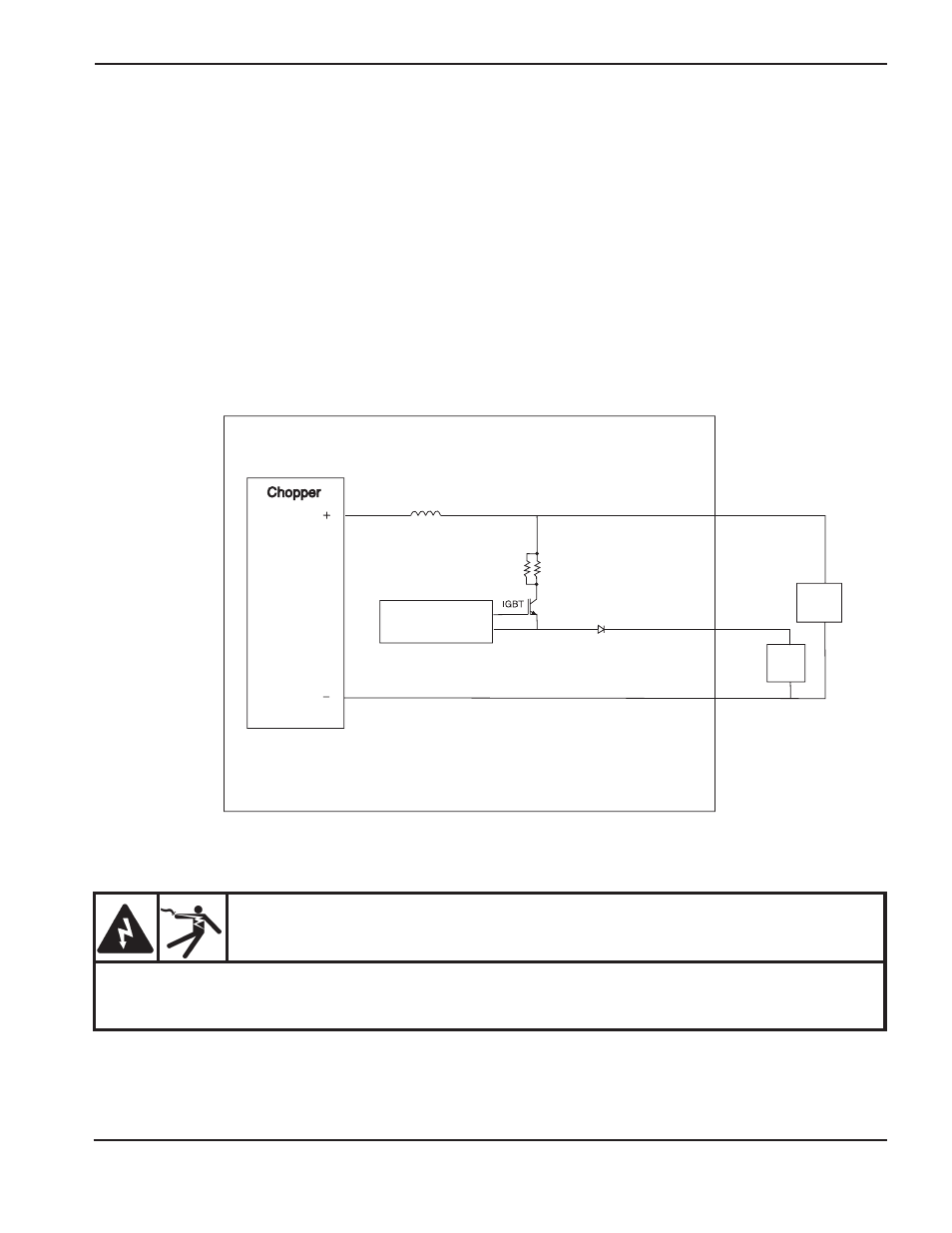

El esquemático de las funciones del circuito de arranque
Búsqueda de averías del circuito de arranque
PCB2: Circuito de inicio
Operación
El circuito de arrancar es un interruptor de alta velocidad que rápidamente transfiere la corriente del arco piloto desde
cable del arco piloto al cable de trabajo. El circuito de arrancar lleva a cabo 2 funciones:
1. Permite que la corriente inicial del arco piloto fluya a través del cable de arco piloto rápidamente, con poca
impedancia.
2. Después de haber establecido la corriente inicial del arco piloto, el circuito de arrancar introduce impedancia a la
carga del arco piloto para apoyar la transferencia del arco a la pieza de trabajo. Ver esquema.
PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA: Siempre use cuidado cuando dé servicio a una fuente de
energía que esté enchufada con las tapas laterales removidas. Voltajes peligrosos existen dentro de la
fuente de energía la cual podría causar lesiones o muerte.
Power supply
control board
Fuente de energía plasma
Ahogador
Tablilla de control
de fuente de energía
Arco de
corte
Arco
piloto
Resistencia de
potencia
Diodo
