MANTENIMIENTO
HySpeed HSD130 RHF Manual de Instrucciones 5-27

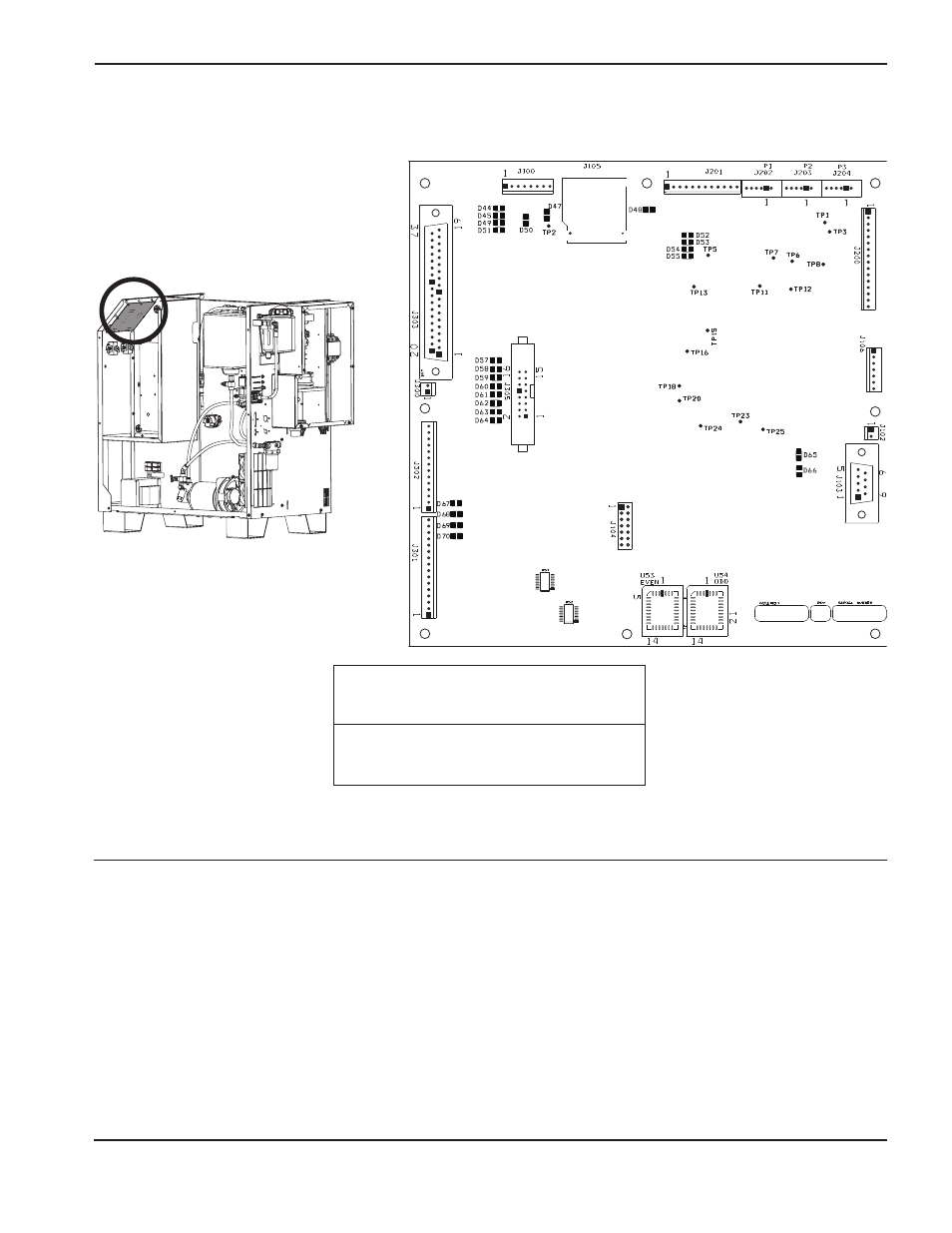

PCB4: Tablilla de control de la fuente de potencia
041938
Lista del indicador luminoso (LED) PCB4
LED Descripción Color LED Descripción Color
D44 Inicio de entrada de plasma Verde D59 Salida de retención Verde
D45 Entrada de corriente de esquina Verde D60 Salida de capacitación al arco piloto Verde
D47 + 5 VCD Verde D61 Capacitación de alta frecuencia Verde
D48 Temperatura de refrigerante Verde D62 Capacitación de bomba Verde
D49 Sostener entrada de encendido Verde D63 Capacitación de contactor Verde
D50 + 3,3 VCD Verde D64 Propulsor SVA Verde
D51 Entrada completa de perforación Verde D65 CAN transmisión Verde
D52 Temperatura de chopper Verde D66 CAN recepción Verde
D53 Temperatura de lo magnético Verde D67 Interruptor de flujo Verde
D54 Temperatura 2 de chopper Verde D68 Conexión a obra (transferir) Verde
D55 Temperatura 2 de lo magnético Verde D69 Pérdida de fase Verde
D57 Salida a movimiento Verde D70 Sobre-presión (no se usa) Verde
D58 Salida de error de disminución paulatina Verde
Lista de firmware para control de PCB4
Artículo Número de pieza
U53 081118 PAR
U54 081118 IMPAR
