INSTALACIÓN
3-26 HySpeed HSD130 RHF Manual de Instrucciones

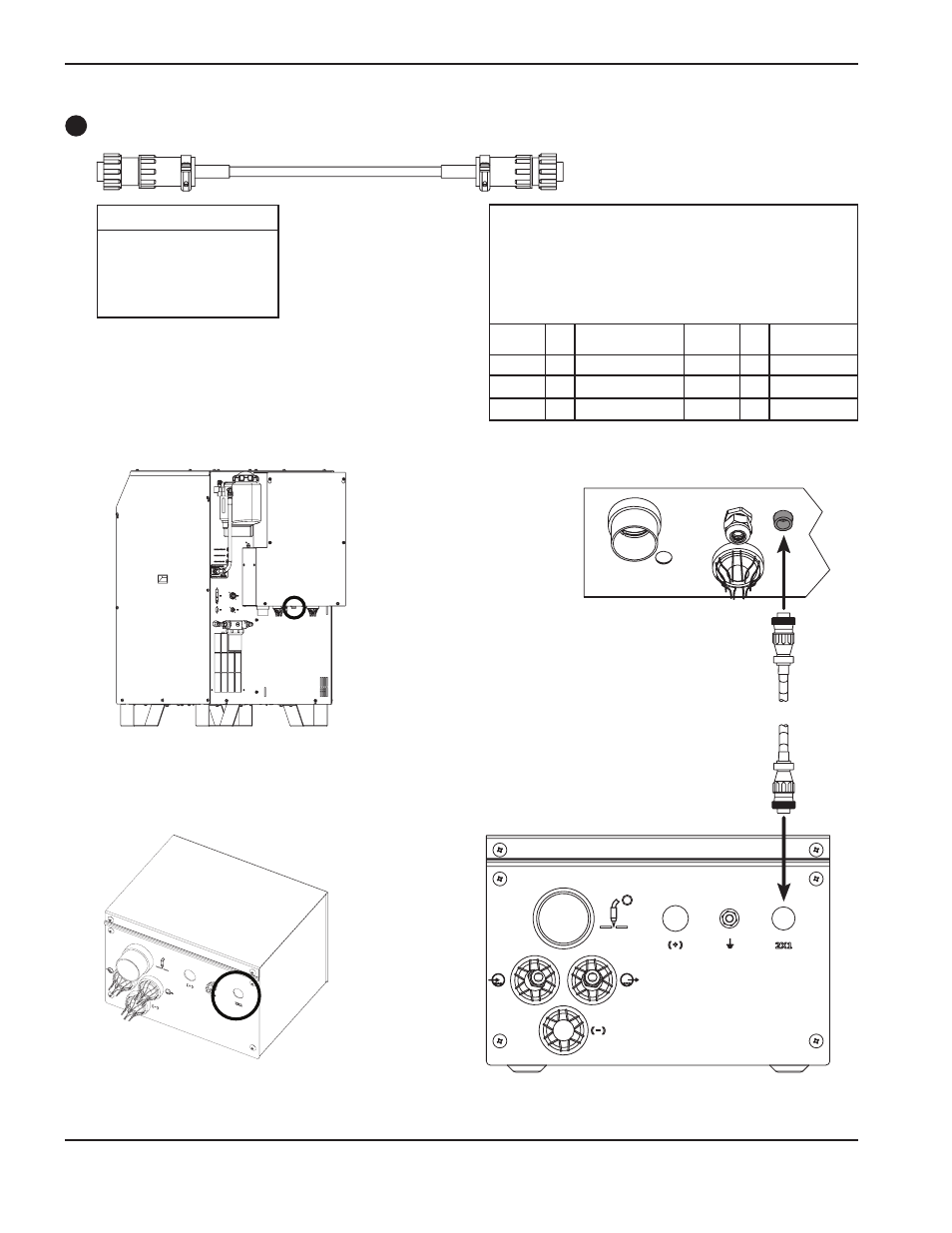

Cable de potencia (fuerza) de la consola de ignición 4
No. de pieza Largo
123421 7.5 m (25 ft)
123424 15 m (50 ft)
123425 23 m (75 ft)
123426 30.5 m (100 ft)
123938 38 m (125 ft)
LISTA DE LAS SEÑALES DEL CABLE –
de la fuente de energía a la consola de ignición
Extremo de la Extremo de la
fuente de energía consola de ignición
Núm. Núm.
de patilla E/S Descripción de patilla E/S Función
1
120Vac
1
Eléctricamente viva
2 120Vac Regreso 2
3 Tierra 3
4 No conectada 4
E/S = Entrada/Salida
