INSTALACIÓN
3-34 HySpeed HSD130 RHF Manual de Instrucciones

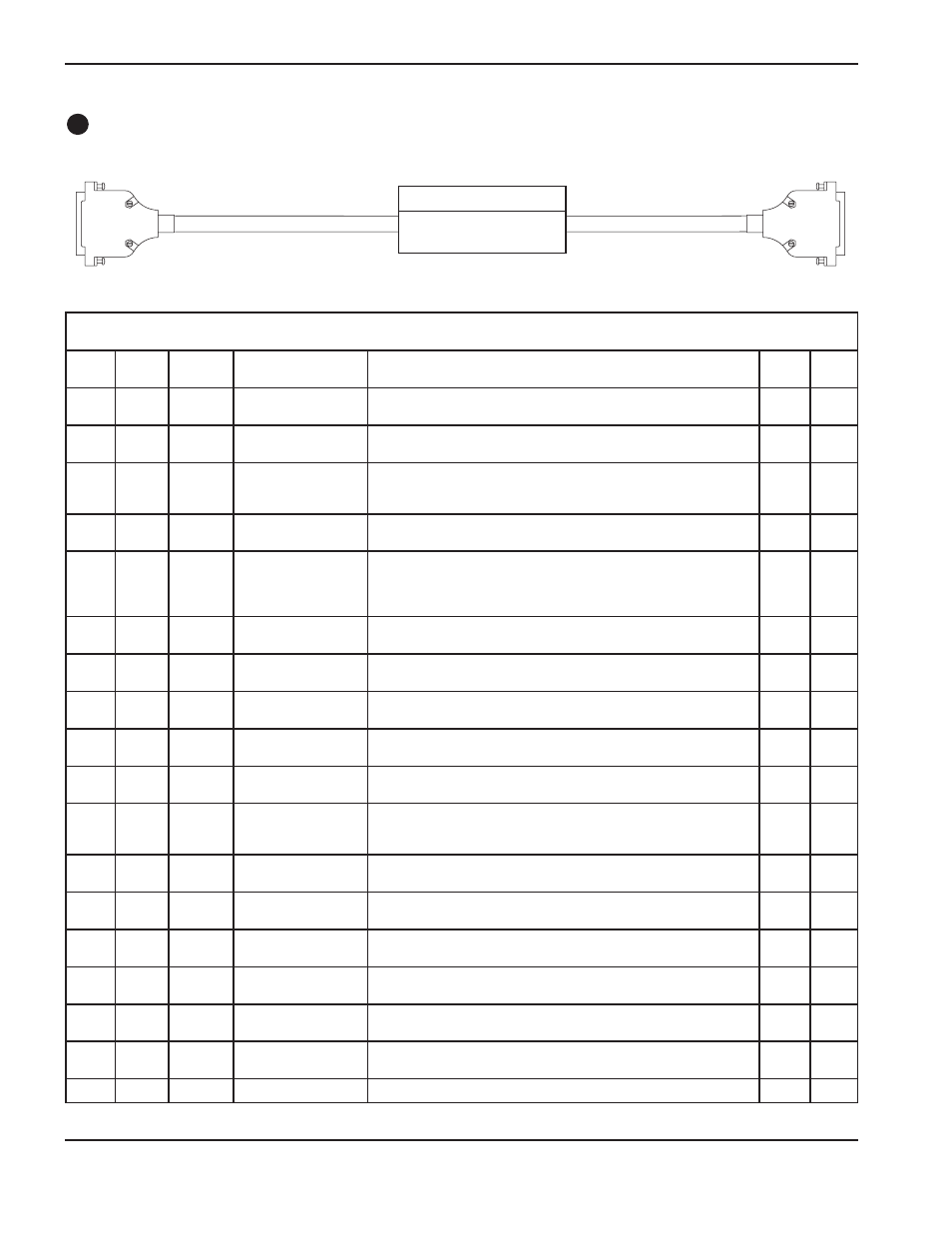

Fuente de energía a cable de interface CNC 8
No. de pieza Largo
123022 7.5 m (25 ft)
123023 15 m (50 ft)
Color del No. de Entrada/ Entrada/
alambre patilla Salida Nombre de la señal Función Salida Notas
Negro 1 Entrada Ninguna Sin uso Salida
Rojo 20 Entrada Ninguna Sin uso Salida
Negro 2 Salida Ninguna Sin uso Entrada
Verde 21 Salida Ninguna Sin uso Entrada
Negro 3 Ninguna Sin uso
Azul 22 Ninguna Sin uso
Negro 4 Salida Movimiento E (-) Notifica al CNC que la transferencia del arco ha ocurrido y el comenzar Entrada 2
Amarillo 23 Salida Movimiento C (+) el movimiento de la máquina una vez que la demora del temporizador Entrada
de perforación del CNC ha completado su tiempo.
Negro 5 Salida Ninguna Sin uso Entrada 2
Café 24 Salida Ninguna Sin uso Entrada
Negro 6 Salida Error E de descen- Notifica al CNC que un error de descendimiento paulatino ha ocurrido. Entrada 2
dimiento paulatino (-)
Naranja 25 Salida Error C de descen-
dimiento paulatino (+)
Rojo 7 Salida Ninguna Sin uso Entrada 2
Blanco 26 Salida Ninguna Sin uso
Rojo 8 Salida Ninguna Sin uso Entrada 2
Verde 27 Salida Ninguna Sin uso Entrada
Rojo 9 Salida Ninguna Sin uso Entrada 2
Azul 28 Salida Ninguna Sin uso Entrada
Rojo 10 Salida Ninguna Sin uso Entrada 2
Amarillo 29 Salida Ninguna Sin uso Entrada
Rojo 11 Ninguna Sin uso
Café 30 Ninguna Sin uso
Rojo 12 Entrada Esquina - CNC notifica al sistema por plasma que está acercándose a una esquina Salida 1
Naranja 31 Entrada Esquina + y se debe reducir la corriente de corte (la corriente de corte se selecciona Salida
por el CNC o desciende automáticamente a 75% de la corriente de corte)
Verde 13 Entrada Perforación - CNC notifica al sistema por plasma que mantenga preflujo protector Salida 1
Blanco 32 Entrada Perforación + hasta que el CNC libere la señal.
Verde 14 Entrada Sostén - No se requiere sin Command THC. Command THC requiere señal Salida 1
Azul 33 Entrada Sostén + a los gases de preflujo durante IHS.
Verde 15 Entrada Comenzar - CNC inicia el arco plasma. Salida 1
Amarillo 34 Entrada Comenzar + Salida
Verde 16 Ninguna Sin uso
Café 35 Ninguna Sin uso
Verde 17 Ninguna Sin uso
Naranja 36 Tierra de potencia Tierra
Blanco 18 Tierra de potencia Tierra
Negro 37 CNC +24 VCD Disponible 24 VCD (200 miliamperios máximo) Ver notas. 3
19 CNC + 24 VCD No conectada
Fuente de energía CNC
