INSTALACIÓN
HySpeed HSD130 RHF Manual de Instrucciones 3-17
Montaje y alineación de la antorcha
D
Haciendo montaje de la antorcha
Nota de instalación
1. Instale la antorcha (juntos con los cables de la
antorcha) en el sostén de montaje.
2. Posicione la antorcha bajo la escuadra o
soporte para montar, de modo que la
escuadra esté en la parte más baja de la
camisa de la antorcha pero que no toque el
cuerpo de la antorcha.
3. Apriete los tornillos de sujetar.
Nota: El soporte debería estar lo más bajo
posible en la manga de la antorcha para
minimizar la vibración en la punta de la
antorcha.

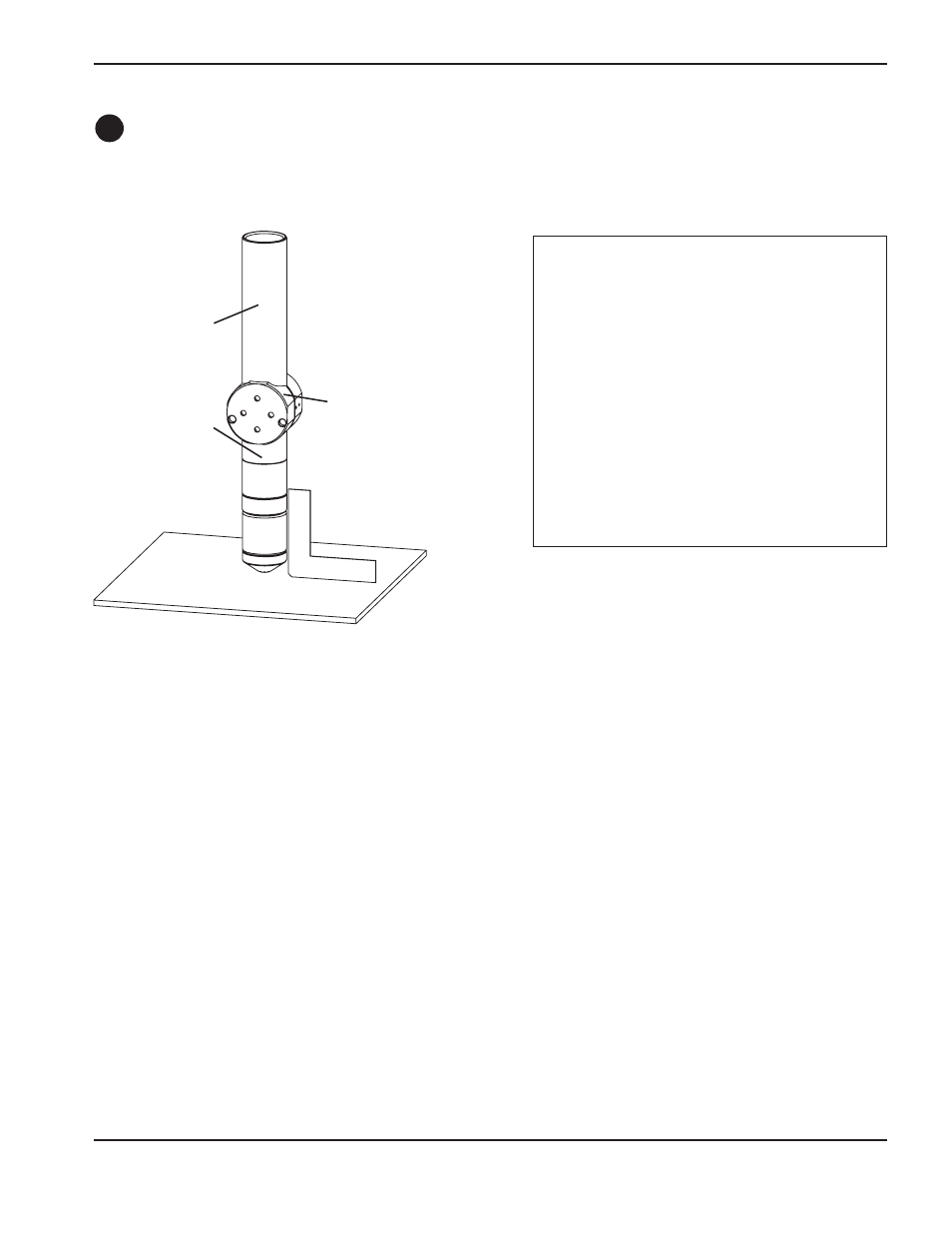

Manga inferior de
la antorcha
Soporte de montaje
de la antorcha
(suministrado por el cliente)
Manga superior de
la antorcha
Alineamiento de la antorcha
Para alinear la antorcha a ángulo recto de la pieza de trabajo, use una escuadra. Véase la figura arriba.
Ver también Instalar consumibles en la Sección 4 para instalar consumibles en la antorcha.
Requisito para el levantador de la antorcha
El sistema requiere un levantador de la antorcha de alta calidad, motorizado, con suficiente espacio de movimiento para
cortar todos los requisitos de espesores de corte. El levantador debe proporcionar 203 mm de movimiento vertical. La
unidad debe tener la capacidad de mantener una velocidad constante hasta 5080 mm/min con frenos positivos. No es
aceptable una unidad que se vaya más allá del lugar de detenerse.
