MANTENIMIENTO
5-28 HySpeed HSD130 RHF Manual de Instrucciones

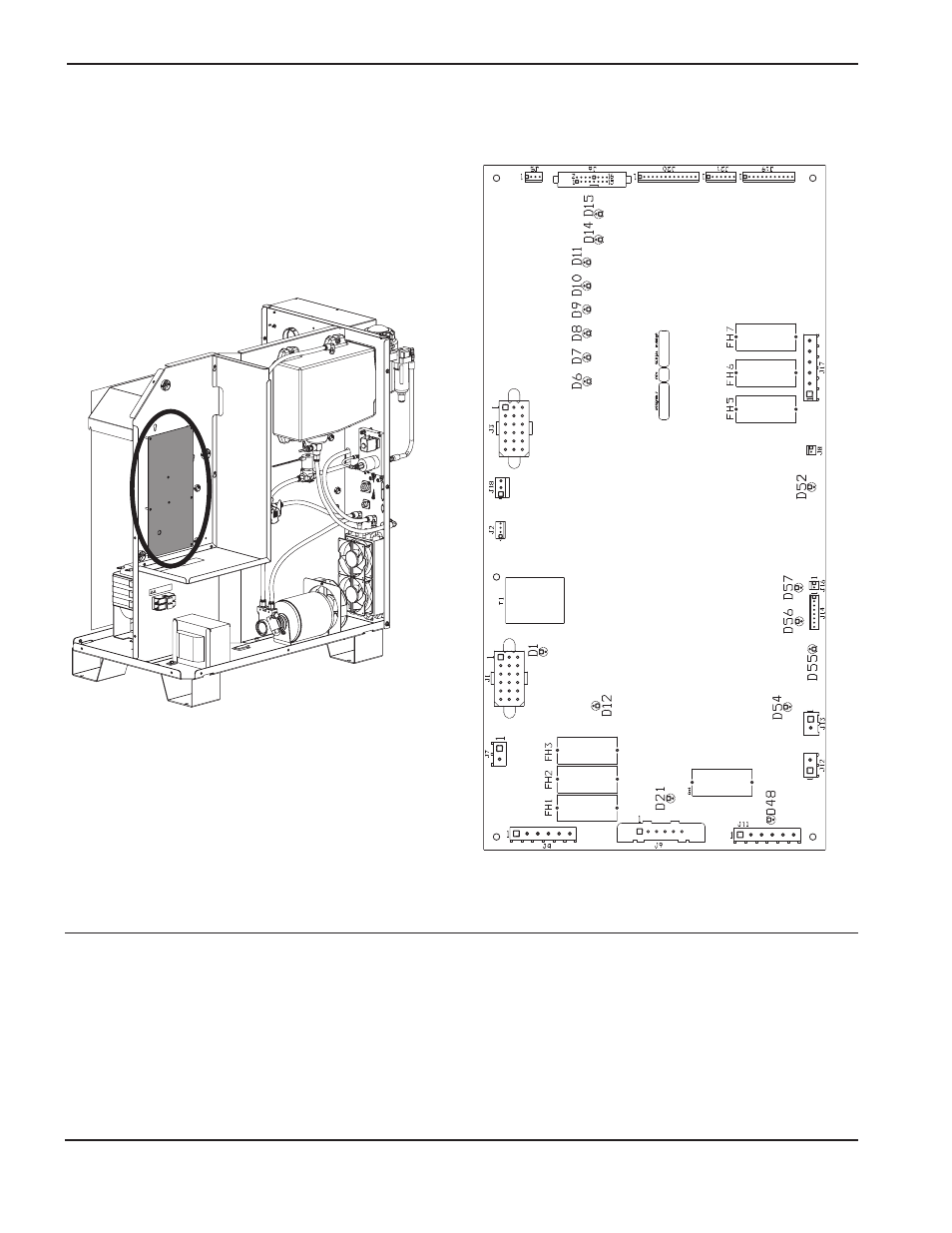

PCB3: Tablilla de distribución de fuente de energía
A
0
41935
Lista del indicador luminoso (LED) PCB3
LED Salida Color LED Salida Color
D1 120 VCA Verde D15 Contactor principal Rojo
D6 Respiradero solenoide (SV5) Rojo D21 24 VCA Verde
D7 Solenoide de flujo de corte de plasma (SV4) Rojo D48 240 VCA Verde
D8 Solenoide de preflujo de plasma (SV3) Rojo D52 + 24 VCD Rojo
D9 Solenoide de válvula de cierre de protección (SV2) Rojo D54 Bomba encendida Verde
D10 Solenoide de selección de plasma (SV1) Rojo D55 + 5 VCD Rojo
D11 Solenoide de selección de protección (SV0) Rojo D56 – 15 VCD Rojo
D12 Interruptor cerrado de energía Verde D57 + 15 VCD Rojo
D14 Transformador de alto voltaje Rojo
Nota: FH1, FH2, y FH3 son fusibles con demora, de
6 Amps
FH5, FH6, y FH7 son fusibles rápidos en
funcionar de 3 Amps
