Hypertherm HSD130 Remote High Frequency Console - Manual (Página 140)

Se debe siempre iluminar D4.
D5 siempre se ilumina en cuanto se enciende la antorcha y se apaga en cuanto el arco
pasa a la pieza a cortar. Si el traspaso es en seguida el indicador D1 no se ilumina.
Si no hay arco en la antorcha o si el arco no pasa (o no se transfiere).
1. APAGUE por completo el sistema.

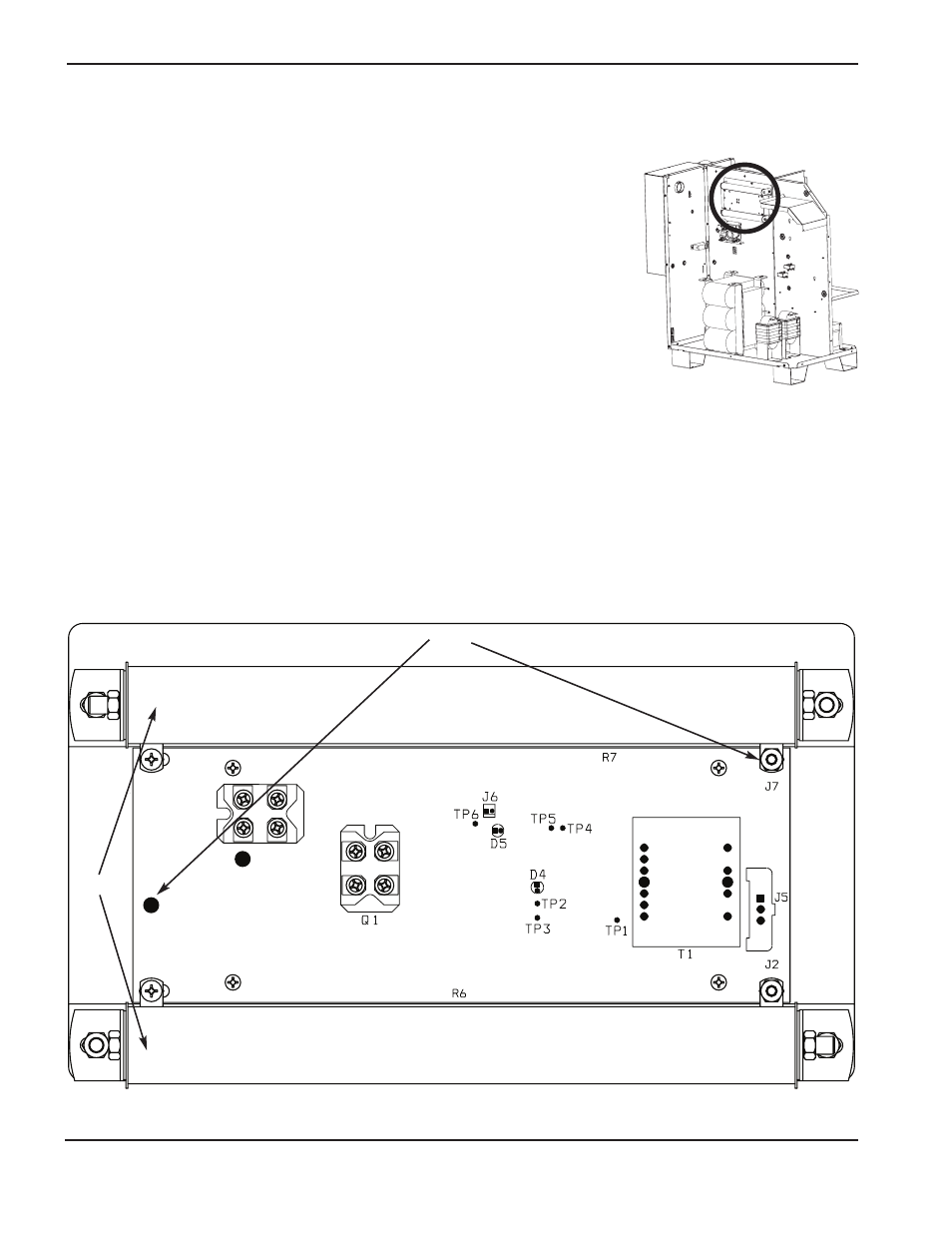

2. Quite alambres de los bornes de J4 (A OBRA) y J3 (A BOQUILLA) en la tablilla.
3. Verifique la resistencia de 2Ω entre J4 y J7. Si el valor de la resistencia no está bien,
reemplace PCB2.
Nota: El valor de la resistencia puede subir lentamente al valor correcto debido a
la capacitancia del circuito.
4. Verifique la resistencia de 4Ω entre R7 y R6.
• La cable de trabajo no debe tener ningún corte o roturas. Verifique una resistencia de 1Ω o menos. La conexión
del cable de trabajo a la mesa para cortar debe estar limpia y tener buen contacto a la mesa.
• Verifique que se ilumine D4. Si no se ilumina tal vez sea necesario reponer la tablilla o la tablilla tal vez no reciba
energía.
• Encienda la antorcha en el aire y verifique que D5 esté iluminado. Si no se ilumina, pero el arco piloto se
establece, tal vez sea necesario reemplazar PCB2.
5. Coloque un puente de 10 AWG (6 mm 2 ) a través de J3 y J4. Haga un corte de prueba. Se gastará la boquilla en
unos pocos intentos. Si se transfiere el arco, reemplace PCB2.
MANTENIMIENTO
5-30 HySpeed HSD130 RHF Manual de Instrucciones
TO WORK
TO NOZZLE
J3
J4
2Ω
4Ω
R7
R6
PCB2
