MANTENIMIENTO
HySpeed HSD130 RHF Manual de Instrucciones 5-37

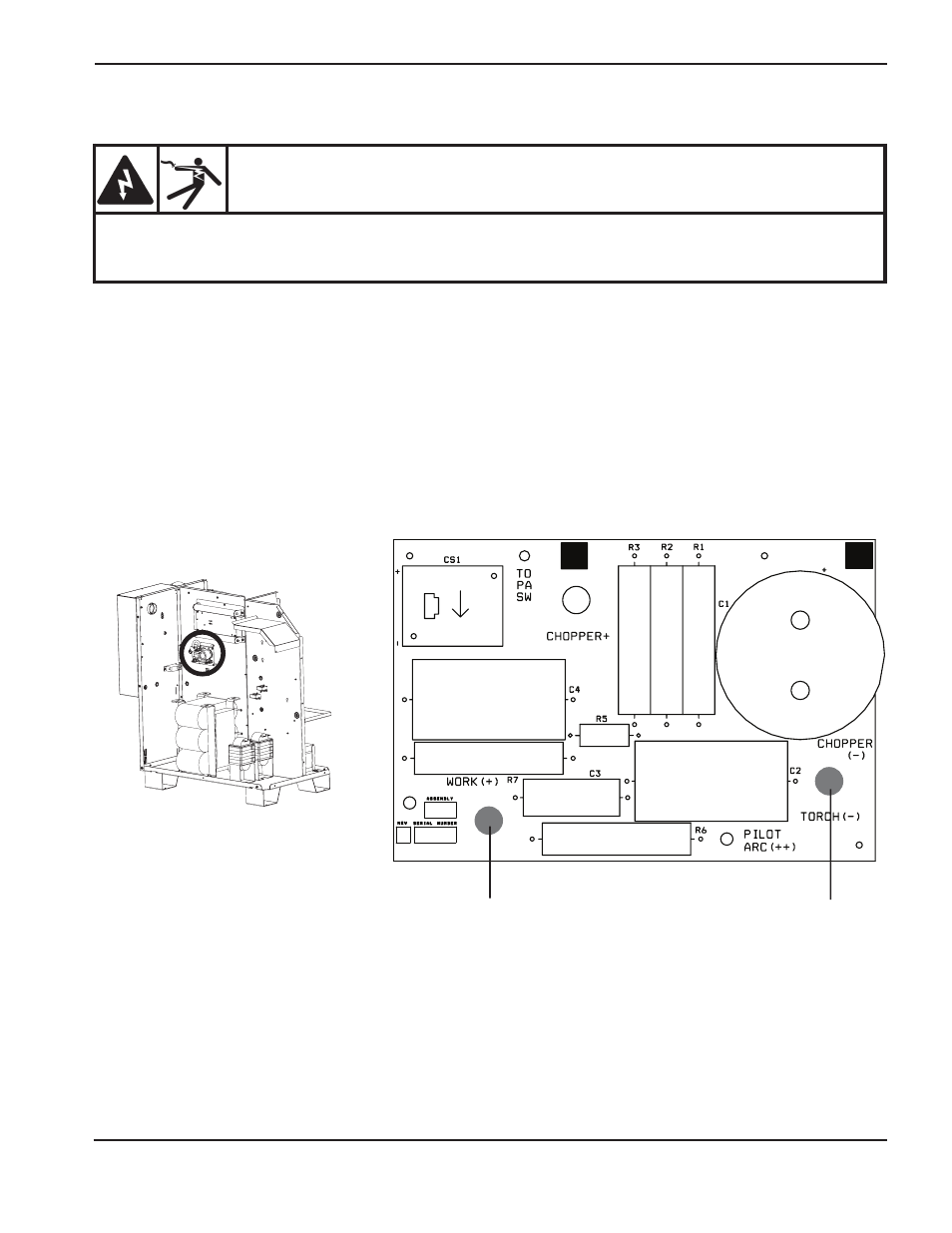

Prueba 3 – usando un medidor para medir el voltaje de circuito abierto VAC (OCV)
J6.3
(OBRA)
J6.2
(NEGATIVO)
1. Es mejor usar cables que se adjuntan con grapa para que las manos y el medidor estén fuera de la fuente de
energía. Conecte el medidor a J6.3 (OBRA) y J6.2 (NEGATIVO) en el tablilla I/O (PCB 6).
2. Encienda el sistema.
3. La prueba automática del chopper comenzará cuando el ciclo de purga comience. Oirá que se cierra el contactor
principal y 0 a 5 segundos más tarde el medidor mostrará 311 VDC. Esto es el OCV para el canal 1. El voltaje
empezará a bajar a 0 VDC y subirá de nuevo a 311 VDC. La segunda lectura representa el OCV para el canal 2.
PELIGRO
PELIGRO DE DESCARGA: El sistema cerrará el contactor y voltaje de alimentación a la tablilla I/O
(PCB6) sin aporte del técnico. Voltajes mortales mayores a 300 VDC estarán presentes a veces durante
puesta en marcha.
