66 2 Funcionamiento manual y ajuste
2.4 Fijación del punt
o de r
e
fe
re
ncia (sin palpador 3D)
Explicación de los valores guardados en la tabla de presets

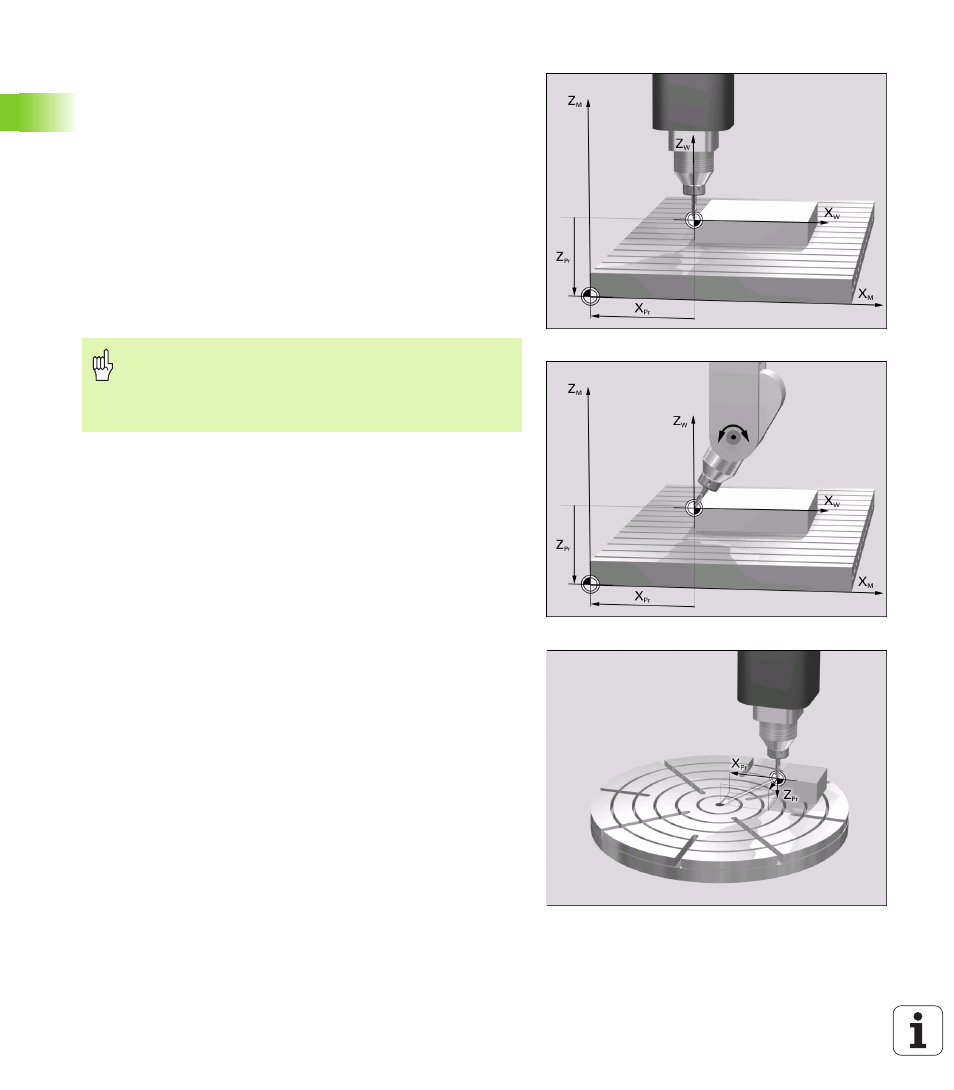

„ Máquina sencilla con tres ejes sin dispositivo inclinado
El TNC memoriza en la tabla de presets la distancia entre el punto
de referencia de la pieza y el punto de referencia (incluido el signo,
ver figura superior derecha)
„ Máquina con cabezal basculante
El TNC memoriza en la tabla de presets la distancia entre el punto
de referencia de la pieza y el punto de referencia (incluido el signo,
ver figura del centro a la derecha)
„ Máquina con mesa giratoria
El TNC memoriza en la tabla de presets la distancia entre el punto
de referencia de la pieza y el centro de la mesa giratoria (incluido el
signo, ver figura inferior derecha)
„ Máquina con mesa giratoria y cabezal basculante
El TNC memoriza en la tabla de presets la distancia entre el punto
de referencia de la pieza y el centro de la mesa giratoria.
Debe tenerse en cuenta, que al desplazar un divisor sobre
la mesa de la máquina (realizado mediante la modificación
de la descripción cinemática) puede darse el caso que se
desplacen tambien presets, que no tengan nada que ver
con el divisor.
