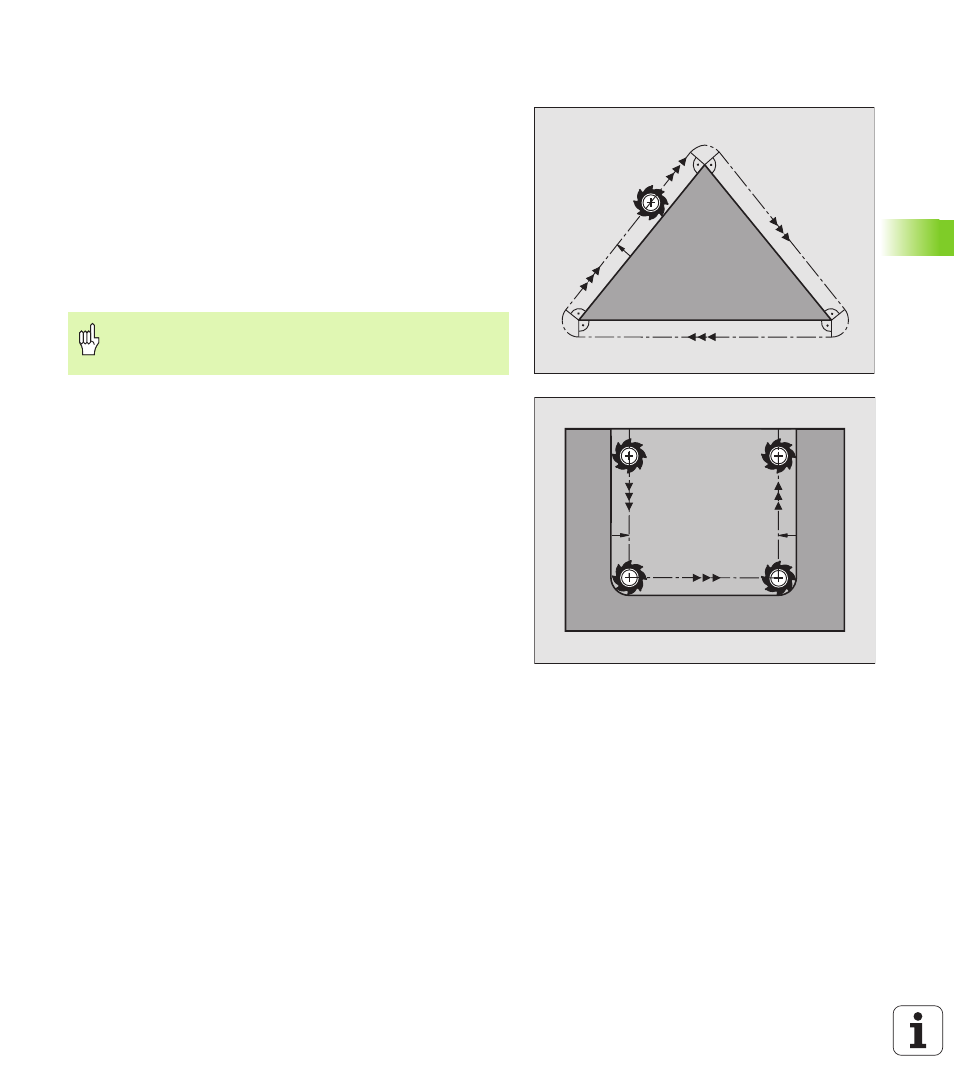

Corrección del radio: Mecanizado de esquinas
„ Esquinas exteriores:
Cuando se ha programado una corrección de radio, el TNC desplaza
la herramienta en las esquinas exteriores o bien sobre un círculo de
transición o sobre un Spline (selección mediante MP7680). Se es
preciso el TNC reduce el avance en las esquinas exteriores, por
ejemplo, cuando se efectuan grandes cambios de dirección.
„ Esquinas interiores:
En las esquinas interiores el TNC calcula el punto de intersección de
las trayectorias realizadas según el punto central de la hta.
desplazandose con corrección. Desde dicho punto la herramienta se
desplaza a lo largo de la trayectoria del contorno. De esta forma no
se daña la pieza en las esquinas interiores. De ahí que para un
contorno determinado no se pueda seleccionar cualquier radio de
herramienta.
Mecanizado de esquinas sin corrección de radio
La función auxiliar M90 influye en la trayectoria de la herramienta sin
corrección de radio y en el avance en los puntos de intersección.Véase
"Mecanizado de esquinas: M90", pág.237
No situar el punto inicial o final en un mecanizado interior
sobre el punto de la esquina del contorno, ya que de lo
contrario se daña dicho contorno.
